- 重ね式屋根用｜S-60タイプ 2連タイトフレーム
製品名
S-60タイプ 2連タイトフレーム
クリックすると拡大
仕様
- ■特長
- チョン掛け不要「クイックボルト」により施工性が向上しました。
- ■本体材質
- 亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
- ■剣先ボルト
- 3/8（材質は下記コード表参照）

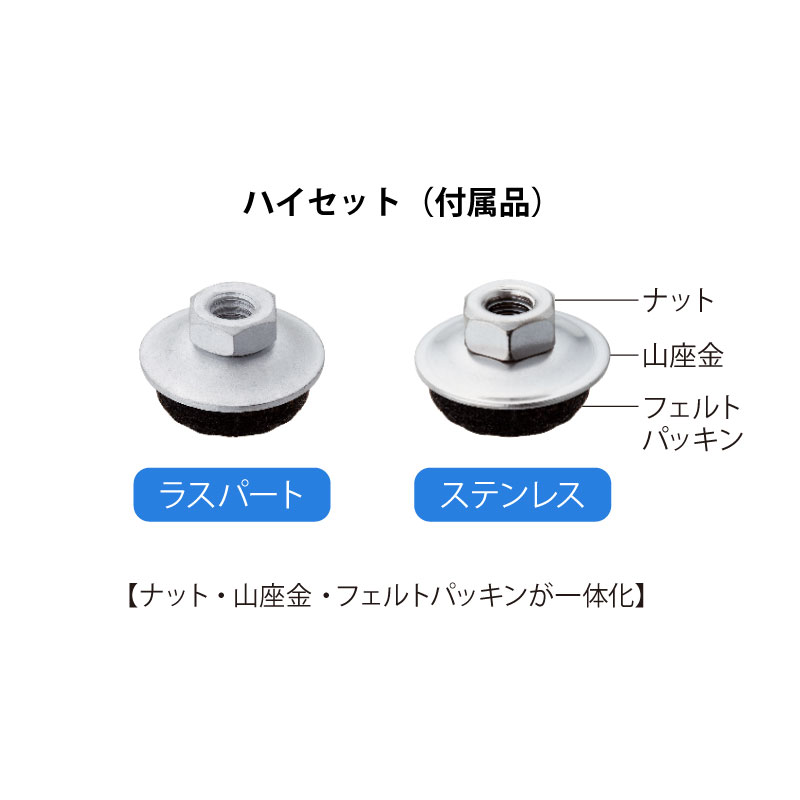

- ■ハイセット
- ラスパート・ステンレス
- ■その他
- 亜鉛めっき鋼板t=3.2の製作も可能です。
コード表
| 剣先ボルトサイズ | 本体材質 | 板厚（t） | 剣先ボルト材質 | ハイセットタイプ | コード | 重量（㎏） | 入数 |
|---|---|---|---|---|---|---|---|
| ３/８ （インチネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（ラスパート） | ラスパート | 030092 | 0.9 | 30 |
| ステンレス | ステンレス | 030125 | 1.0 | 30 | |||
| ステンレス | 3.0 | ステンレス | ステンレス | 030141 | 1.0 | 30 |
施工方法
準備中
製品図面DXFのパスワード発行方法はこちら
DXFのパスワード発行方法はこちら3/8（インチネジ）
亜鉛めっき鋼板・ステンレス
※DXFの閲覧にはパスワードが必要
納め図DXFのパスワード発行方法はこちら
DXFのパスワード発行方法はこちら準備中
試験データ
3/8（インチネジ）
亜鉛めっき鋼板・ステンレス
