ハゼ式葺替金具



※その他折板に対応した葺替金具について、ご相談承ります。

仕様
●用途:角ハゼV-1、V-2折板の改修時に既存のフレームにビスで固定する場合に使用します。
●特長:既設折板(タイトフレーム上)のハゼ部にドリルビス等で取り付け固定します。
●本体材質:亜鉛めっき鋼板
●吊子材質:亜鉛めっき鋼板(板厚は下記コード表参照)
●推奨ドリルビス:φ6×35~45



上葺材セット吊子タイプ本体材質吊子材質コード吊子板厚重量
(㎏)
入数

※要パスワード
角ハゼ V1・V2用スーパーA吊子セット付鋼板
(ユニクロめっき)
亜鉛めっき鋼板431160SPB1.20.44012D059-012D059-0J1365

ふき葺ビスタイプ



仕様
●用途:角ハゼ・丸ハゼ500折板の改修時に既存のフレームにビスで固定する場合に使用します。
●特長:既設折板(タイトフレーム上)のハゼ部にドリルビス等で取り付け固定します。
●本体材質:亜鉛めっき鋼板
●吊子材質:亜鉛めっき鋼板(板厚は下記コード表参照)
●推奨ドリルビス:φ6×35~45



上葺材高さタイプセット吊子タイプ本体材質吊子材質コード吊子板厚重量
(㎏)
入数

※要パスワード
角ハゼ・丸ハゼ 500用H60スーパーB吊子セット付亜鉛めっき鋼板亜鉛めっき鋼板431161-08SPBB1.20.64019U514-019U514-0  -
スーパーC吊子セット付亜鉛めっき鋼板亜鉛めっき鋼板431161-08SPCB1.00.54019U516-019U516-0  -
H100スーパーB吊子セット付亜鉛めっき鋼板亜鉛めっき鋼板431161-11SPBB1.24019U515-019U515-0  -
スーパーC吊子セット付亜鉛めっき鋼板亜鉛めっき鋼板431161-11SPCB1.04019U517-019U517-0  -

ふき葺ハゼタイプ



仕様
●用途:ハゼ式折板の改修時に使用します。
●特長:既設折板(タイトフレーム上)のハゼ部に金具のボルト・ナットで取り付け固定します。
●本体材質:鋼板(クロメートめっき)
●吊子材質:亜鉛めっき鋼板(板厚は下記コード表参照)
●対応ソケットサイズ:対辺17㎜用



上葺材セット吊子タイプ本体材質吊子材質コード吊子板厚重量
(㎏)
入数

※要パスワード
角ハゼ V1・V2用A吊子J150鋼板
(三価クロメートめっき)
亜鉛めっき鋼板431179-02BP1.20.740  -  -  -
角ハゼ 500用スーパーB吊子セット付鋼板
(三価クロメートめっき)
亜鉛めっき鋼板431179-02BB1.20.74002H054-402H054-4J1352
スーパーC吊子セット付鋼板
(三価クロメートめっき)
亜鉛めっき鋼板431179-02AB10.74002H055-402H055-4J1353

ふき葺ハゼクイック



仕様
●用途:ハゼ式折板の改修の際に新設屋根の高さを低く抑えたい場合に効果的です。
●特長:ストッパー機能で施工性が向上しました。グラスウール50㎜使用には断熱仕様をご用意しております。
●対応ソケットサイズ:対辺17㎜用



ふき葺ハゼクイック(角ハゼ用)

上葺材セット吊子タイプ高さ本体材質吊子材質コード吊子板厚重量
(㎏)
入数

※要パスワード
角ハゼ V1・V2用A吊子 J150セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431301BP1.20.94019V042-019V042-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431303BP1.20.94019V043-019V043-0  -
角ハゼ 500用スーパーB吊子セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431301BB1.20.94019V044-019V044-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431303BB1.20.94019V045-019V045-0  -
B吊子 J150セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431301BT1.214019V046-019V046-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431303BT1.214019V047-019V047-0  -
スーパーC吊子セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431301AB10.94019V048-019V048-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431303AB10.94019V057-019V057-0  -

ふき葺ハゼクイック(丸ハゼ用)

上葺材セット吊子タイプ高さ本体材質吊子材質コード吊子板厚重量
(㎏)
入数

※要パスワード
角ハゼ V1・V2用A吊子 J150セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431302BP1.20.94019V049-019V049-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431304BP1.20.94019V050-019V050-0  -
角ハゼ 500用スーパーB吊子セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431302BB1.20.94019V051-019V051-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431304BB1.20.94019V052-019V052-0  -
B吊子 J150セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431302BT1.214019V053-019V053-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431304BT1.214019V054-019V054-0  -
スーパーC吊子セット付H53亜鉛めっき鋼板亜鉛めっき鋼板431302AB10.94019V055-019V055-0  -
H58
(断熱仕様)
亜鉛めっき鋼板亜鉛めっき鋼板431304AB10.94019V056-019V056-0  -
90ハゼ→ハゼ3型用スーパーBK吊子H53亜鉛めっき鋼板亜鉛めっき鋼板431330ZU1.6
0.9
30
21V52021V520

ふき葺C型鋼用下折板ハゼ用



※上弦材の折板タイプにより取付ピッチが異なります。

仕様
●用途:既設折板と新設折版の働き寸法が違う屋根に葺き替えする場合に適しています。
●推奨ドリルビス:φ6×35~45



タイプコード入数
各種下折板に合わせて製作いたします-



W面戸

仕様
●用途:ハゼ式折板Wパック・二重葺きの上下折板の隙間を覆うための面戸です。
●特長:上下折板のあらゆる組み合わせにも別注製作で対応いたします。



下葺材上葺材先付/後付高さ目安山数使用葺替金具
角ハゼ V1角ハゼ V1先付/後付501ハゼ式葺替金具などH50㎜系金具
1001ダン吉HQ、ダン吉などH100㎜系金具
角ハゼ V2角ハゼ V2先付/後付501ハゼ式葺替金具などH50㎜系金具
1001ダン吉HQ、ダン吉などH100㎜系金具
角ハゼ600角ハゼ600先付/後付1002特注品金具など
角ハゼ600C角ハゼ600C先付/後付1002ダン吉W

ふき葺(ハイセット付)





仕様
●用途:重ね式折板屋根の改修に使用します。
●本体材質:亜鉛めっき鋼板
●ハイセット/剣先ボルト:ラスパート
●推奨ドリルビス:φ6×25~35

下折板剣先ボルト仕様ハイセットタイプコード重量
(㎏)
入数備考

※要パスワード
88タイプ用5/16(ラスパート)ラスパート4310090.450ステンレス剣先対応可能です97C243-297C243-2J1359
150タイプ用3/8(ラスパート)ラスパート4310210.450ステンレス剣先対応可能です97D056-197D056-1J1360
S60タイプ用3/8(ラスパート)ラスパート431035B0.450ステンレス剣先対応可能です00G266-200G266-2J1361
550タイプ用3/8(ラスパート)ラスパート4310600.450ステンレス剣先対応可能です97D069-397D069-3J1362

※ステンレス剣先も製作可能です。

下折板S60用 ハゼ式葺替金具

仕様
●用途:重ね式折板屋根S60タイプの改修で、上折板は角ハゼ600Cと角ハゼV-1(働き300)にするときに使用します。
●本体材質:亜鉛めっき鋼板
●吊子材質:亜鉛めっき鋼板(板厚1.2㎜)
●ボルト・ナット:クロメート
●その他:吊子セットは別梱です。
●推奨ドリルビス:φ6×25~35



下折板上葺材吊子コード重量(㎏)入数通常在庫

※要パスワード
S60用角ハゼ600C角ハゼ600C用A吊子4311500.75098D231-398D231-3  -
角ハゼV1(働き300)葺替金具用吊子4311550.75099D072-399D072-3J1364

高さ指定 葺替金具〈ふき葺タイプ〉(ハイセット付)

仕様
●用途:重ね式折板屋根の改修で、高さを指定し既存屋根より勾配を加える際などに使用します。
●本体材質:亜鉛めっき鋼板
●剣先ボルト:ラスパート
●ハイセット:ラスパート
●屋根タイプ:88・150・S60・550タイプ
●推奨ドリルビス:φ6×25~35



下折板剣先ボルト仕様ハイセット仕様
88タイプ用5/16・M8(ラスパート・ステンレス)ラスパート・ステンレス
150タイプ用3/8・M10(ラスパート・ステンレス)ラスパート・ステンレス
S60タイプ用3/8・M10(ラスパート・ステンレス)ラスパート・ステンレス
550タイプ用3/8・M10(ラスパート・ステンレス)ラスパート・ステンレス

※各種折板タイプ、ステンレス剣先も製作可能です。

高さ指定 葺替金具〈底受けタイプ〉(ハイセット付)

下折板剣先ボルト仕様ハイセット仕様
88タイプ用5/16・M8(ラスパート・ステンレス)ラスパート・ステンレス
150タイプ用3/8・M10(ラスパート・ステンレス)ラスパート・ステンレス
S60タイプ用3/8・M10(ラスパート・ステンレス)ラスパート・ステンレス
550タイプ用3/8・M10(ラスパート・ステンレス)ラスパート・ステンレス

※各種折板タイプ、ステンレス剣先も製作可能です。

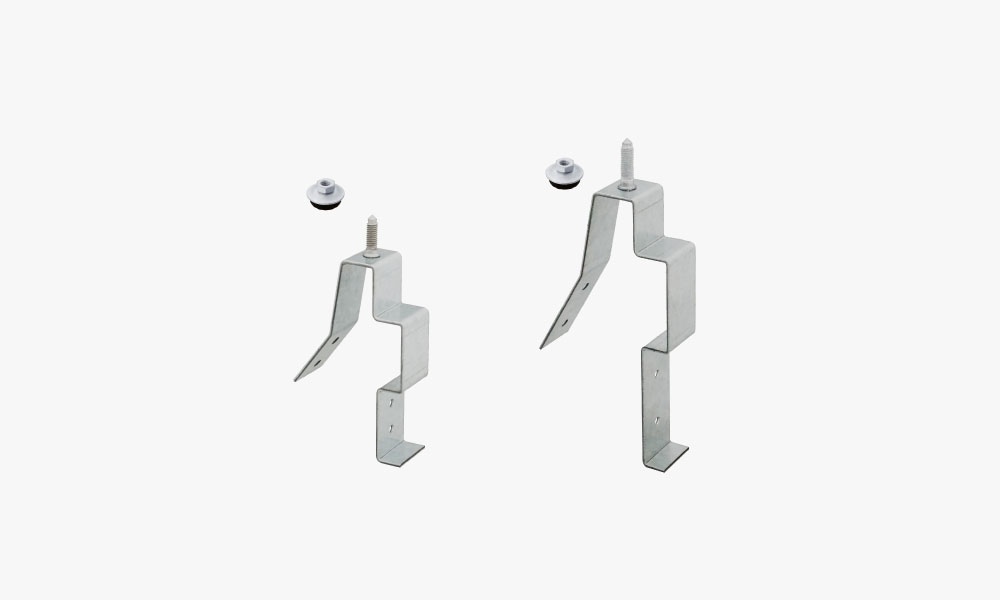

ふき葺Ⅱ型(ハイセット付)

仕様
●用途:重ね式折板屋根88タイプ・150タイプの改修に使用します。
●特長:既設折板のドブ底まで金具本体がフィットしますので、施工性と安定性に優れています。
●本体材質:亜鉛めっき鋼板
●剣先ボルト:ラスパート・ステンレス ●ハイセット:ラスパート・ステンレス
●推奨ドリルビス:φ6×25~35



上下葺材剣先ボルトサイズ剣先ボルトタイプハイセットタイプコード重量
(㎏)
入数

※要パスワード
88タイプ用M8鉄(ラスパート)ラスパート431018A1.12001A035-101A035-1J1355
ステンレスステンレス431115A1.12001A035-101A035-1J1356
150タイプ用M10鉄(ラスパート)ラスパート4311271.11597D059-197D059-1J1357
ステンレスステンレス4311261.11597D059-197D059-1J1358

ふき葺Ⅱ型 ライトタイプ(ハイセット付)

仕様
●用途:重ね式折板屋根88タイプ・150タイプの改修に使用します。
●特長:ふき葺Ⅱ型の特長をそのままに、更に軽量化を図りました。
●本体材質:亜鉛めっき鋼板
●剣先ボルト:ラスパート・ステンレス
●ハイセット:ラスパート・ステンレス
●推奨ドリルビス:φ6×25~35



上下葺材剣先ボルトサイズ剣先ボルトタイプハイセットタイプコード重量
(㎏)
入数

※要パスワード
88タイプ用M8鉄(ラスパート)ラスパート431018ALT0.64013A010-013A010-0  -
ステンレスステンレス431115ALT0.64013A010-013A010-0  -
150タイプ用M10鉄(ラスパート)ラスパート431127L0.63012N071-012N071-0  -
ステンレスステンレス431126L0.63012N071-012N071-0  -

ふき葺Ⅱ型 ライトタイプ断熱仕様(ハイセット付)

仕様
●用途:重ね式折板屋根の改修断熱に使用します。
●特長:断熱材グラスウール100㎜対応可能です。
●本体材質:亜鉛めっき鋼板・樹脂
●剣先ボルト:ラスパート・ステンレス
●ハイセット:ラスパート・ステンレス
●推奨ドリルビス:φ6×25~35



上下葺材剣先ボルトサイズ剣先ボルトタイプハイセットタイプコード重量
(㎏)
入数

※要パスワード
88タイプ用M8鉄(ラスパート)ラスパート431218ALT0.82013N067-113N067-1  -
ステンレスステンレス431215ALT0.82013N067-113N067-1  -
150タイプ用M10鉄(ラスパート)ラスパート431227L0.6
3020L01220L012
ステンレスステンレス431226L0.63020L01220L012

SKTセイファー



仕様
●用途:改修工事において、専用金具を取り付ける際に使用します。
●特長:破断強度に優れており、遅れ破断しにくい品質を実現しました。
●本体材質:鉄
●表面処理:ユニクロ



形状サイズ材質コード重量入数
ドリルネジ六角6×30鉄(ユニクロ)BSKT630UZU8.0200

※ご注文は200個単位で承っております。

W面戸(重ね式)

仕様
●用途:重ね式折板でWパック・二重葺きの上下折板屋根の隙間を覆うための面戸です。



下葺材上葺材使用葺替金具先付/後付山数パッキン有/無コード在庫色入数

※要パスワード
88タイプ88タイプふき葺®Ⅱ型
ふき葺®Ⅱ型ライトタイプ
先付301K***Aガルバ生地/グレー/ブルー/シルバー
※全て艶有りです
5098A057-298A057-2
01K***PPガルバ生地
※全て艶有りです
2098A057-298A057-2
後付3有/無-特注製作  -  -
ダンボ66先付/後付3有/無-特注製作  -  -
ダンボ100
ふき葺®Ⅱ型ライトタイプ断熱仕様
先付301K***B受注生産  -  -
01K***BPP受注生産  -  -
後付3有/無-特注製作  -  -
150タイプ150タイプふき葺®Ⅱ型
ふき葺®Ⅱ型ライトタイプ
先付202K***Cガルバ生地/シルバー
※全て艶有りです
60  -  -
202K***CPP受注生産  -  -
後付2有/無-特注製作  -  -
ダンボ66先付/後付2有/無-特注製作  -  -
ダンボ100先付/後付2有/無-特注製作  -  -
S-60タイプS-60タイプふき葺®先付/後付1有/無-特注製作  -  -
ダンボ100先付/後付1有/無-特注製作  -  -
550タイプ550タイプふき葺®先付/後付2有/無-特注製作  -  -
ダンボ100先付/後付2有/無-特注製作  -  -
ルーフ66ルーフ66特注葺替金具先付/後付1有/無-特注製作  -  -

ふき葺きC型鋼用

上下折板の働きが違う折板を葺き替えられます

ふき葺®C型鋼用は新設屋根へ葺き替える為の下地(C型鋼)を固定する金具です。C型鋼を下地にする為、折板の働きに関係なく葺き替えが可能です。



※上弦材の折板タイプにより取付ピッチが異なります。  ※下記推奨取付ピッチをご参照ください。



仕様
●本体材質:亜鉛めっき鋼板
●ボルト・ナット:クロメート
●推奨ドリルビス:φ6×25~35





※推奨取り付けピッチ(桁行方向)についてはお問い合わせください。

下葺材コード重量
(㎏)
入数

※要パスワード
88タイプ4319600.82405H029-005H029-0  -
150タイプ4319650.82405C154-005C154-0  -
S60タイプ4319700.82405C156-005C156-0  -
550タイプ4319750.82405C155-005C155-0  -

小波スレート外壁用改修金具 ウォールタイトリスト



ウォールタイトリスト®には、高さが2種類有ります
●タイプ1は、縦方向の重なり部分に使用してください。
●タイプ2は、重なりのない横胴縁部に使用してください。
●横方向の取付ピッチは、建物立地条件(地表面粗度区分・建物高さ)・横胴縁間隔により、下記の所定取付ピッチ基準のとおり取り付けてください。
●横方向の取付ピッチは635㎜・318㎜とし、下記の所定位置に取り付けてください。



仕様
●本体材質:亜鉛めっき鋼板
●推奨ドリルビス:〈タイプ1〉フレキリーマ 5×35~45〈タイプ2〉フレキリーマ 5×32





タイプコード重量
(㎏)
入数

※要パスワード
タイプ1/スレート小波重なり部用(外壁)1092700.110001A021-401A021-4  -
タイプ2/スレート小波一般部部用(外壁)1092750.110001A022-401A022-4  -

大波スレート屋根改修用 スレートカバー用 葺替金具 W650用



仕様
●特長:剣先ボルトとビス止め位置が異なる為、止水効果が高い。
●本体材質:亜鉛めっき鋼板
●剣先ボルト:M8(ステンレス)
●ハイセット:ステンレス
●推奨ドリルビス:φ6(スレートカバー用 葺替金具固定ビス)



下葺材タイプ本体材質本体板厚
(t)
剣先ボルト仕様コード重量
(㎏)
入数

※要パスワード
大波 スレート一般部用亜鉛めっき鋼板2M8(ステンレス)109250A0.210098D032-598D032-5  -
連結用亜鉛めっき鋼板2M8(ステンレス)109255B0.210098D033-5  -  -

スレートカバー用 葺替金具 W650・635兼用

仕様
●特長:上からビス止め固定したい場合に。
●本体材質:亜鉛めっき鋼板



下葺材タイプ本体材質本体板厚
(t)
コード重量
(㎏)
入数

※要パスワード

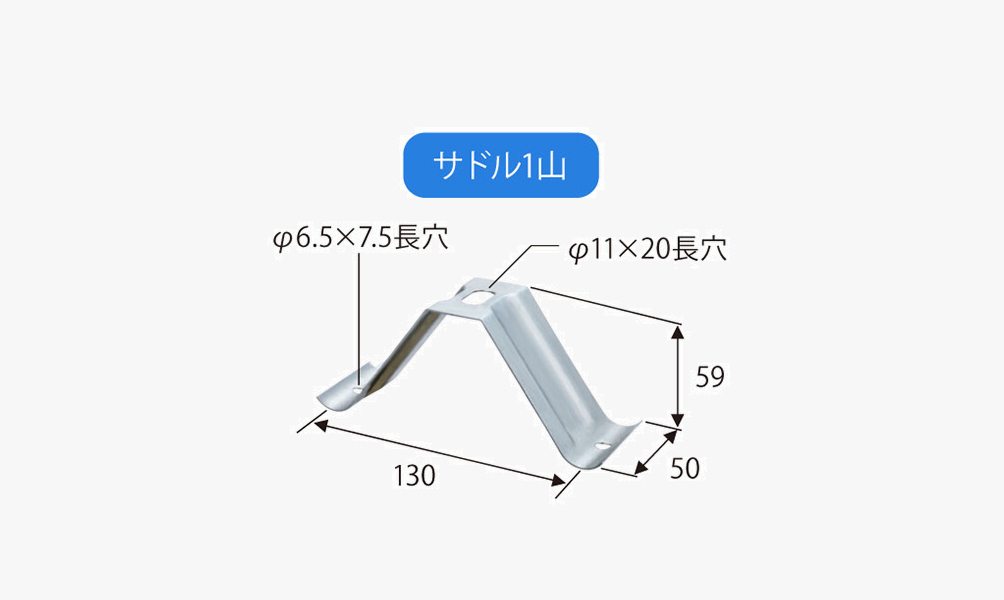

大波・小波スレートサドル1山(大波・小波兼用)亜鉛めっき鋼板0.80Q00100.120006C319-206C319-2  -
サドル5山(大波・小波兼用)亜鉛めっき鋼板0.80Q00500.35006C318-206C318-2  -

面戸

種類イメージタイプコード入数通常在庫

※要パスワード
エプロン面戸650用0Q7***50お問い合わせください06C321-306C321-3
635用0Q7***A50お問い合わせください06F122-106F122-1
水切面戸650用0Q550お問い合わせください06C320-306C320-3
635用0Q5A50お問い合わせください06F121-206F121-2
ケミカル面戸軒先用650用CKM0004100お問い合わせください  -  -
635用CKM000750お問い合わせください  -  -
ケミカル面戸棟用650用CKM0005100お問い合わせください  -  -
635用CKM0008100お問い合わせください  -  -
ケミカル面戸中間用650用CKM0006100お問い合わせください  -  -
635用CKM0009100お問い合わせください  -  -

スレートカバー用 新設用タイトフレーム W650(ハイセット付)

剣先ボルトサイズ本体材質板厚
(t)
剣先ボルトタイプハイセットタイプコード重量
(㎏)
入数

※要パスワード
5/16亜鉛めっき鋼板2.35/16(ラスパート)ラスパートCHRB0000.550  -  -  -
