製品名

ダン吉HQ Ⅲ型

仕様

■用途
断熱工法Wパック折板屋根に使用します。
■特長
ストッパー機能でナットをゆるめる必要なく施工性を向上させました。
■本体材質
亜鉛めっき鋼板
■吊子材質
亜鉛めっき鋼板(板厚は下記コード表参照)
■対応ソケットサイズ
対辺17㎜用

コード表

上葺材セット吊子タイプコード吊子板厚重量(㎏)入数
角ハゼ 600C用A吊子432463ZI1.20.920

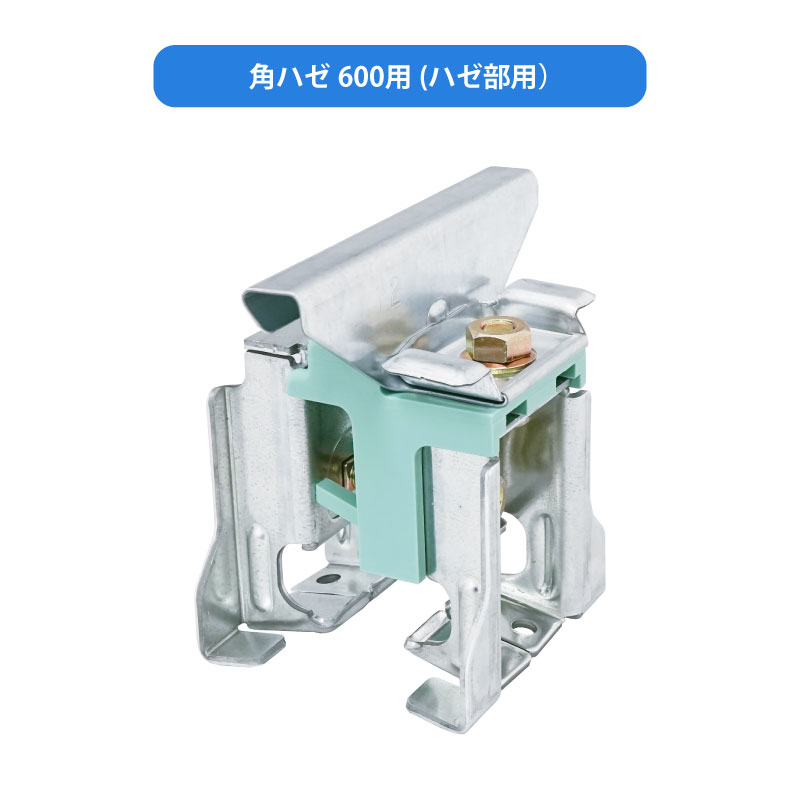

角ハゼ600用(ハゼ部用)スーパーB吊子432461BB1.20.920

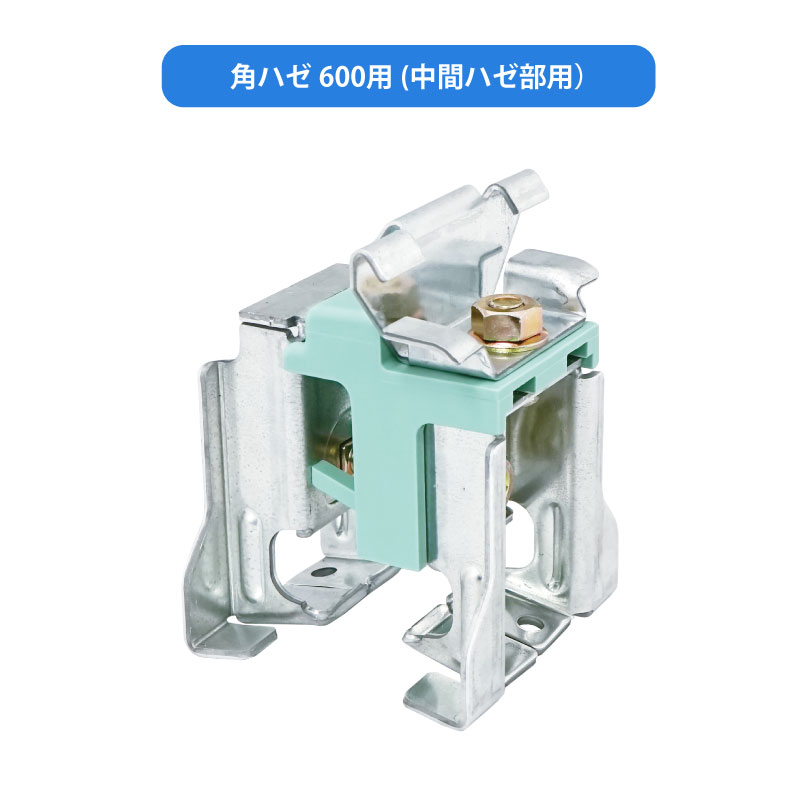

角ハゼ600用(中間ハゼ部用)中間部吊子4324642.30.820
ハゼV-600用(ハゼ部用)ハゼV-600補強板付吊子432461YQ1.20.920
ハゼV-600用(中間ハゼ部用)中間部吊子4324642.30.820
※適合しない折板タイプがありますのでお問い合わせください。※重量(㎏)は吊子・ナット含む。

施工方法

準備中

製品図面DXFのパスワード発行方法はこちら

DXFのパスワード発行方法はこちら

角ハゼ600C用

A吊子

角ハゼ600用

ハゼ部用 スーパーB吊子
中間ハゼ部用 中間部吊子

ハゼV-600用

ハゼ部用 補強板付吊子
中間ハゼ部用 中間部吊子

※DXFの閲覧にはパスワードが必要

納め図DXFのパスワード発行方法はこちら

DXFのパスワード発行方法はこちら

準備中

試験データ
