製品詳細
ダンボ
製品仕様
用途

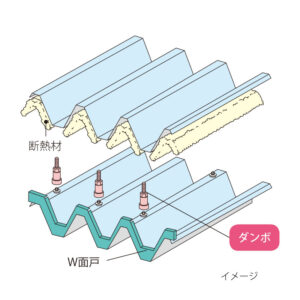

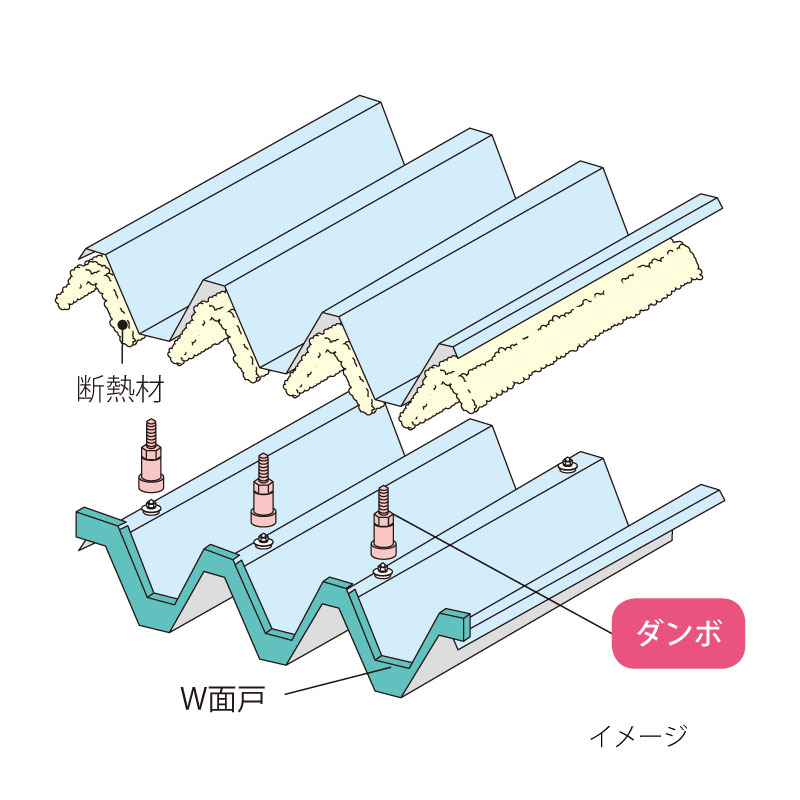

重ね式折板屋根の断熱金具です。
特長

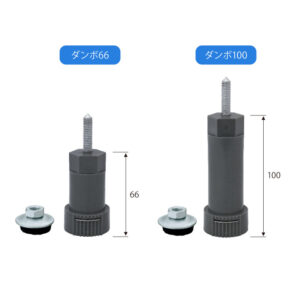

断熱効果の他に外気温度と室内温度に差がある場合でも、絶縁性の良いタイトフレームを使用するので結露の対策にも効果的です。グラスウール50mmご使用の場合はダンボ66、グラスウール100mmの際はダンボ100をご使用ください。
本体材質

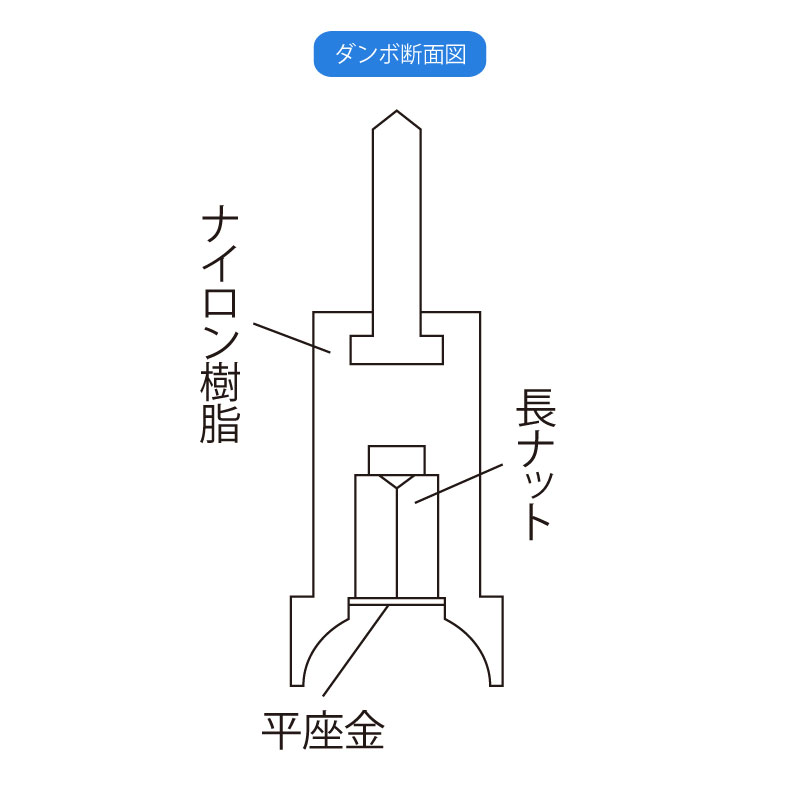

6ナイロン
剣先ボルト
下表を参照
コード表
| タイプ | 剣先ボルトサイズ | 剣先ボルト・ ハイセットタイプ | 長ナット表面処理 | コード | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|
| ダンボ66 グラスウール 50㎜用 |
5/16 （インチネジ） |
ラスパート | クロメートめっき | 431312B | 0.1 | 150 |
| ステンレス | クロメートめっき | 431320B | 0.1 | 150 | ||
| M8 （ミリネジ） |
ラスパート | ユニクロめっき | 431432B | 0.1 | 150 | |
| ステンレス | ユニクロめっき | 431435B | 0.1 | 150 | ||
| 3/8 （インチネジ） |
ラスパート | クロメートめっき | 431512B | 0.1 | 150 | |
| ステンレス | クロメートめっき | 431520B | 0.1 | 150 | ||
| ダンボ100 グラスウール 100㎜用 |
5/16 （インチネジ） |
ラスパート | クロメートめっき | 431412B | 0.2 | 150 |
| ステンレス | クロメートめっき | 431420B | 0.2 | 150 | ||
| M8 （ミリネジ） |
ラスパート | ユニクロめっき | 431442B | 0.2 | 150 | |
| ステンレス | ユニクロめっき | 431450B | 0.2 | 150 | ||
| 3/8 （インチネジ） |
ラスパート | クロメートめっき | 431621B | 0.2 | 150 | |
| ステンレス | クロメートめっき | 431620B | 0.2 | 150 |
※重量はハイセットを含みます。
施工方法
準備中
製品図面
ダンボ66
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
|
|
|
ダンボ100
| DXF | ||
|---|---|---|
|
|
|
納め図
準備中
