製品詳細

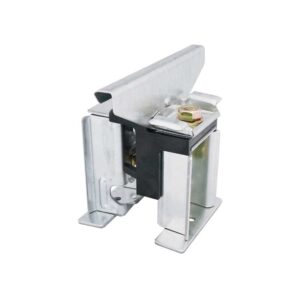

ダン吉HQ
製品仕様
用途
断熱工法Wパック折板屋根に使用します。

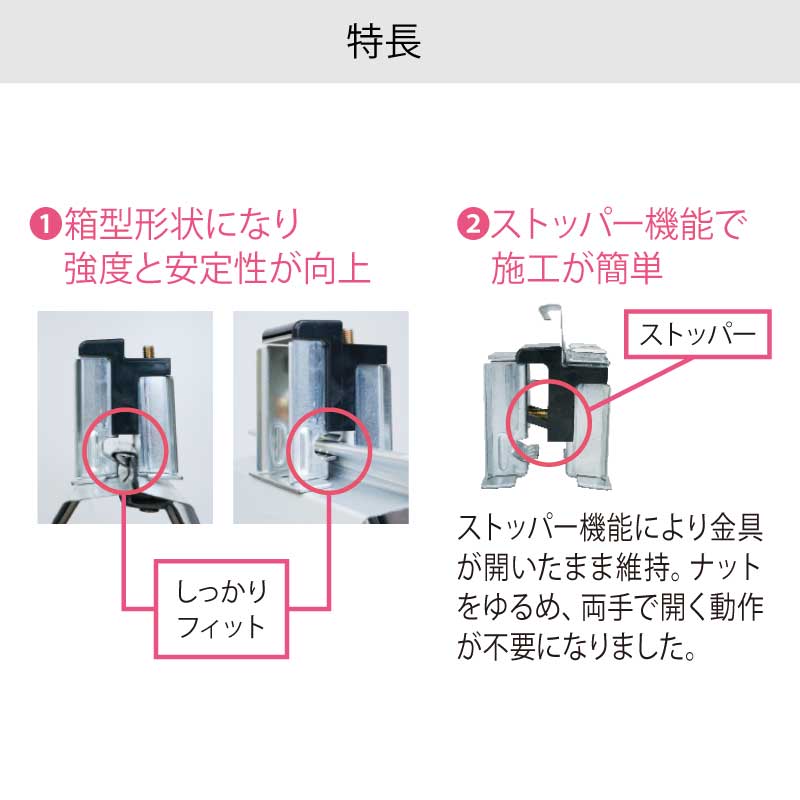

特長
ストッパー機能でナットをゆるめる必要なく施工性を向上させました。
本体材質
亜鉛めっき鋼板
吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
対応
ソケットサイズ対辺17㎜用
コード表
| 上葺材 | セット吊子タイプ | コード | 吊子板厚 | 重量（㎏） | 入数 |
|---|---|---|---|---|---|
| 角ハゼ V1・V2用 | A吊子J150 | 432456BP | 1.2 | 0.9 | 20 |
| 角ハゼ 500用 | B吊子J150R1 | 432456DT | 1.2 | 0.9 | 20 |
| スーパーB吊子 | 432456BB | 1.2 | 0.9 | 20 | |
| スーパーC吊子 | 432456AB | 1.0 | 0.9 | 20 |
※適合しない折板タイプがありますのでお問い合わせください。※重量は吊子・ナットを含みます。
施工方法
準備中
製品図面
角ハゼV1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| A吊子J150 セット付 |
|
|
|
角ハゼ500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| B吊子J150 R1セット付 |
|
|
|
| スーパーB吊子 |
|
|
|
| スーパーC吊子 |
|
|
|
納め図
準備中
試験データ
お問い合わせください
