製品詳細
スライドダン吉マルチ 音鳴り低減仕様
製品仕様
用途
断熱工法Wパック折板屋根の伸縮及び音鳴り低減対策として。
特長
屋根の熱伸縮にあわせて吊子がスライドする機能に加え、室内への音の伝わりを低減します。
本体材質
亜鉛めっき鋼板
吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
対応ソケットサイズ
対辺17㎜用
コード表
| 上葺材 | セット吊子タイプ | コード | 吊子板厚 | 重量（㎏） | 入数 | |
|---|---|---|---|---|---|---|
| スライド部用 | 角ハゼ 300用 | スライドA吊子 | 432472ES | 1.2 | 1.1 | 20 |
| スライドB吊子 | 432472ET | 1.2 | 1.1 | 20 | ||
| 角ハゼ600用 | スライドB吊子R2 | 432472BG | 1.2 | 1.1 | 20 | |
| スライドC吊子R2 | 432472AZ | 1.0 | 1.1 | 20 | ||

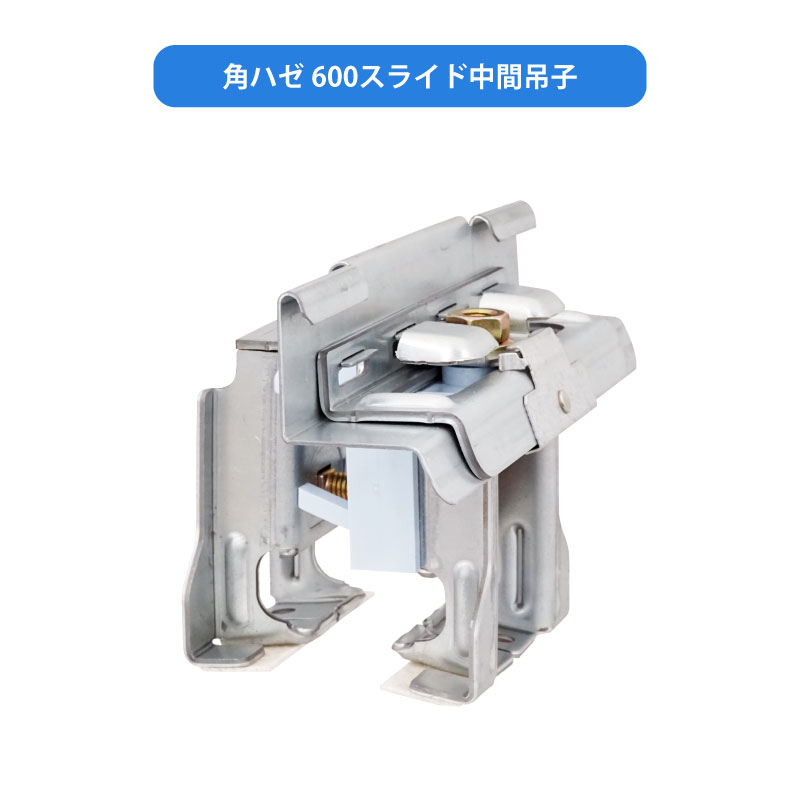

| スライド中間吊子 | 432472EU | 1.2 | 1.1 | 20 | ||

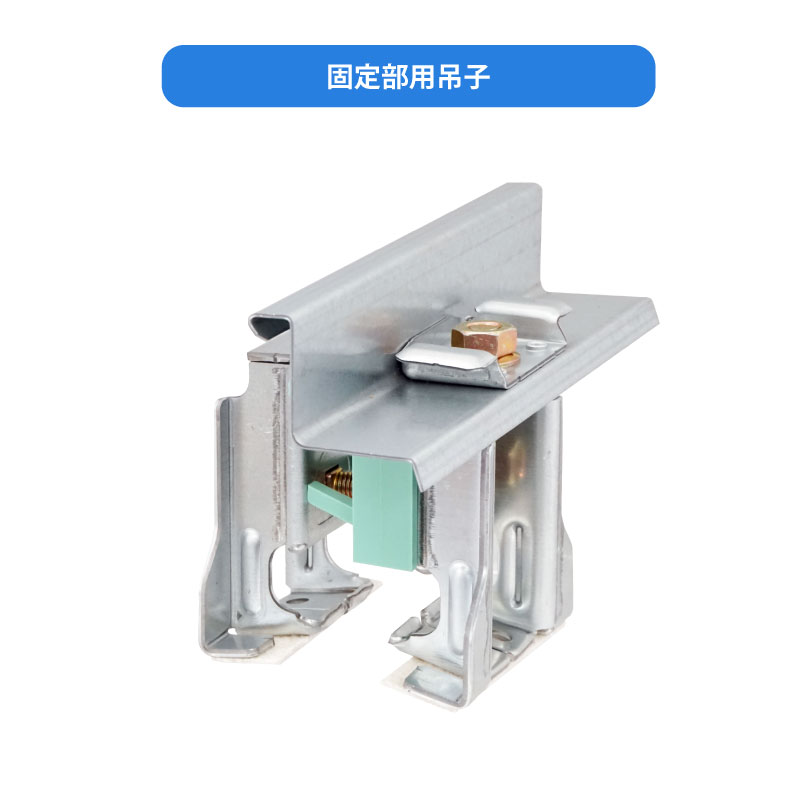

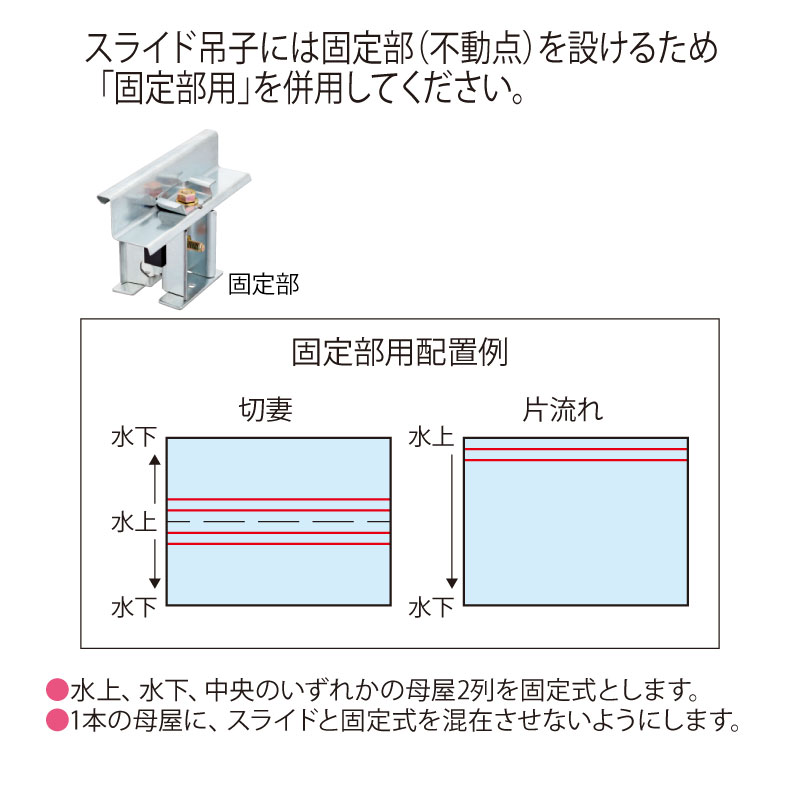

| 固定部用 | 角ハゼ300用 | 固定部用A吊子 | 432481EP | 1.2 | 1.0 | 20 |
| 固定部用B吊子 | 432481EQ | 1.2 | 1.0 | 20 | ||
| 角ハゼ600用 | スーパーB吊子 | 432481AY | 1.2 | 0.9 | 20 | |
| スーパーC吊子 | 432481AD | 1.0 | 0.9 | 20 | ||
| 固定部用中間部吊子 | 432481ER | 1.2 | 0.9 | 20 |

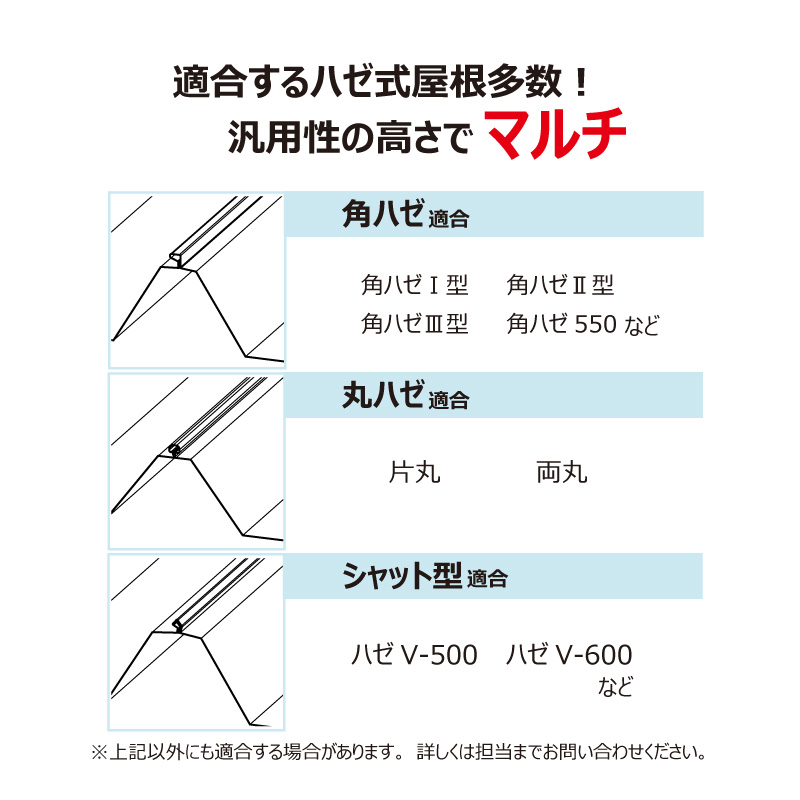

※適合しない折板タイプがありますのでお問い合わせください。※重量（㎏）は吊子・ナット含む。
施工方法
準備中
製品図面
スライド部｜角ハゼ300用
| DXF | ||
|---|---|---|
| スライドA吊子 |
|
|
| スライドB吊子 |
|
|
固定部｜角ハゼ300用
| DXF | ||
|---|---|---|
| 固定部用A吊子 |
|
|
| 固定部用B吊子 |
|
|
スライド部｜角ハゼ600用
| DXF | ||
|---|---|---|
| スライドB吊子R2 |
|
|
| スライドC吊子R2 |
|
|
| スライド中間吊子 |
|
|
固定部｜角ハゼ600用
| DXF | ||
|---|---|---|
| スーパーB吊子 |
|
|
| スーパーC吊子 |
|
|
| 固定部用中間部吊子 |
|
|
納め図
準備中
試験データ
お問い合わせください
