製品詳細

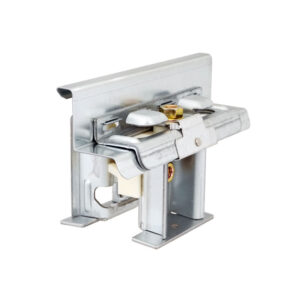

スライドダン吉HQ
製品仕様
用途断熱

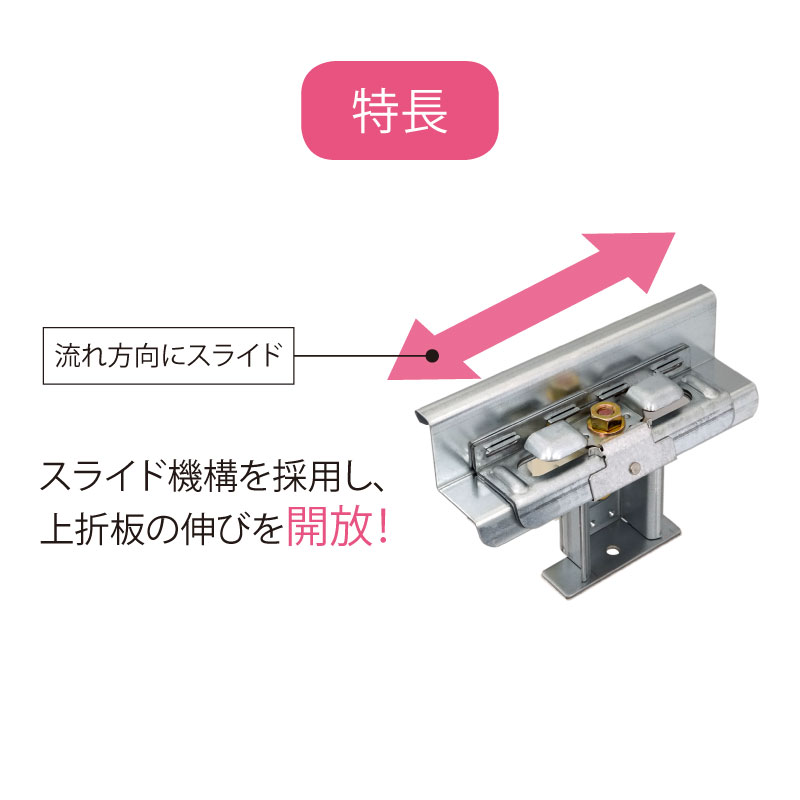

工法Wパック折板の伸縮（流れ方向）対策として。
特長
・吊子のロック機能により、上弦材へ吊子取り付けの際に中心ズレがありません。
・受け金具は常にセンター位置をキープしますので積雪時などの偏荷重を抑制します。
・受け金具端部は曲面加工しておりますので、熱伸縮する屋根裏面を傷つけません。
本体材質
亜鉛めっき鋼板
吊子材質
亜鉛めっき鋼板
吊子板厚
下記コード表参照
コード表
| 上葺材 | セット吊子タイプ | コード | 吊子板厚 | 重量 （㎏） |
入数 | |
|---|---|---|---|---|---|---|
| スライド部用 | 角ハゼ V1・V2用 | スライドA 吊子（H43)R2 | 432458BA.2 | 1.2 | 1.2 | 20 |
| スライドA吊子R2 | 432458BF.2 | 1.2 | 1.2 | 20 | ||
| 角ハゼ 500用 | スライドB吊子R2 | 432458BG.2 | 1.2 | 1.2 | 20 | |
| スライドC吊子R2 | 432458AZ.2 | 1.0 | 1.1 | 20 | ||

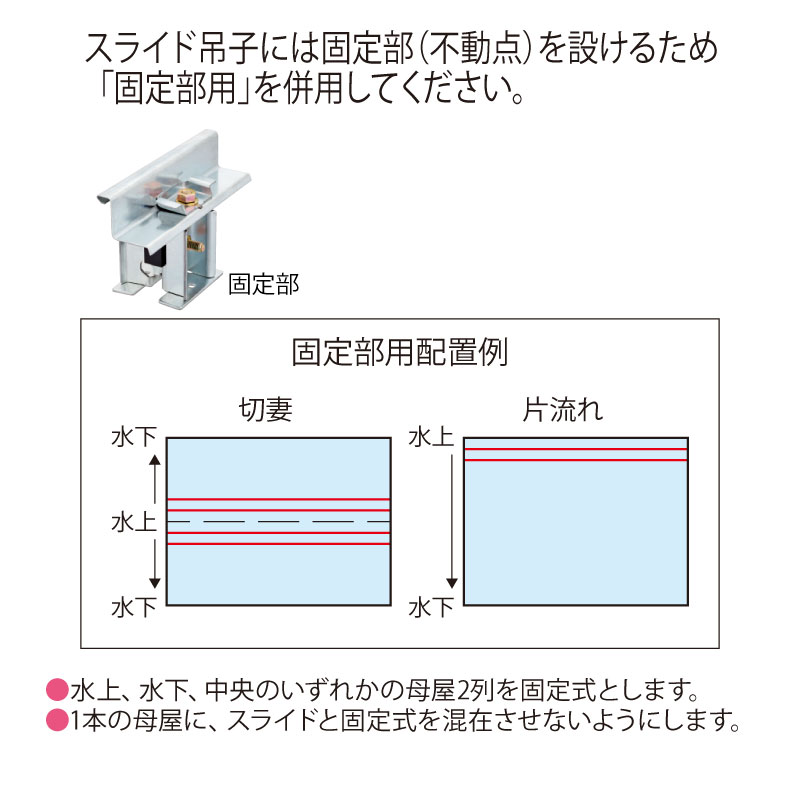

| 固定部用 | 角ハゼ V1・V2用 | スーパーA 吊子（H43) | 432456AN | 1.2 | 1.0 | 20 |
| スーパーA吊子 | 432456AR | 1.2 | 1.0 | 20 | ||
| 角ハゼ 500用 | スーパーB吊子 | 432456AY | 1.2 | 1.0 | 20 | |
| スーパーC吊子 | 432456AD | 1.0 | 1.0 | 20 |
※適合しない折板タイプがありますのでお問い合わせください。※重量は吊子・ナットを含みます。
施工方法
準備中
製品図面
スライド部|角ハゼV1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スライドA吊子(H43) R2 |
|
|
|
| スライドA吊子 R2 |
|
|
|
固定部|角ハゼV1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーA吊子（H43） |
|
|
|
| スーパーA吊子 |
|
|
|
スライド部|角ハゼ500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スライドB吊子 R2 |
|
|
|
| スライドC吊子 R2 |
|
|
|
固定部|角ハゼ500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーB吊子 |
|
|
|
| スーパーC吊子 |
|
|
|
納め図
準備中
試験データ
お問い合わせください
