製品詳細

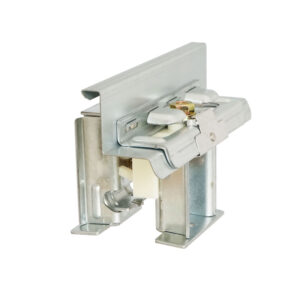

スライドダン吉HQS
製品仕様
用途断熱

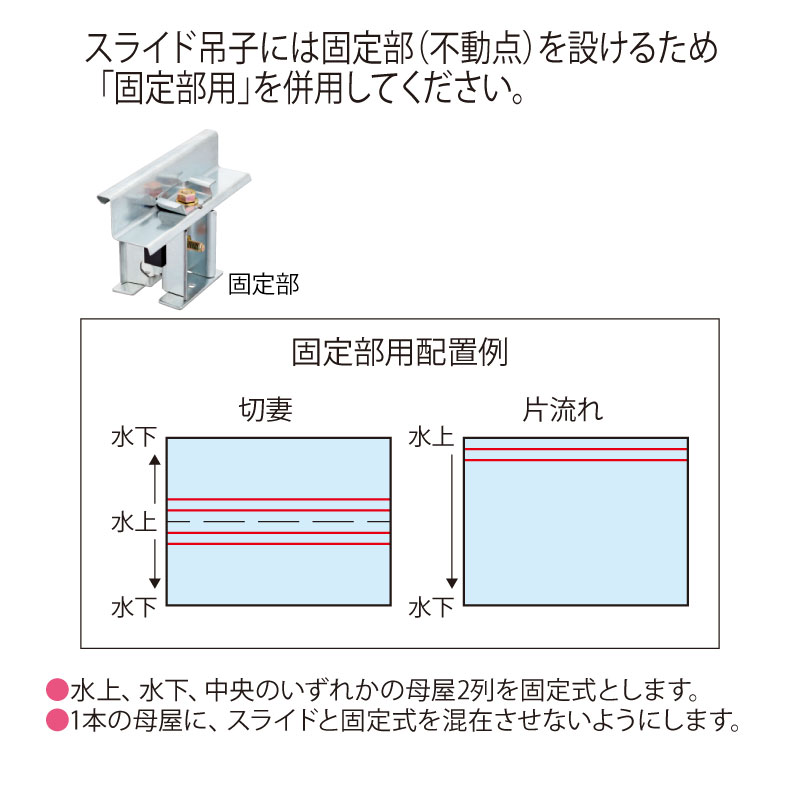

工法Wパック折板屋根の伸縮（流れ方向）対策として。
特長

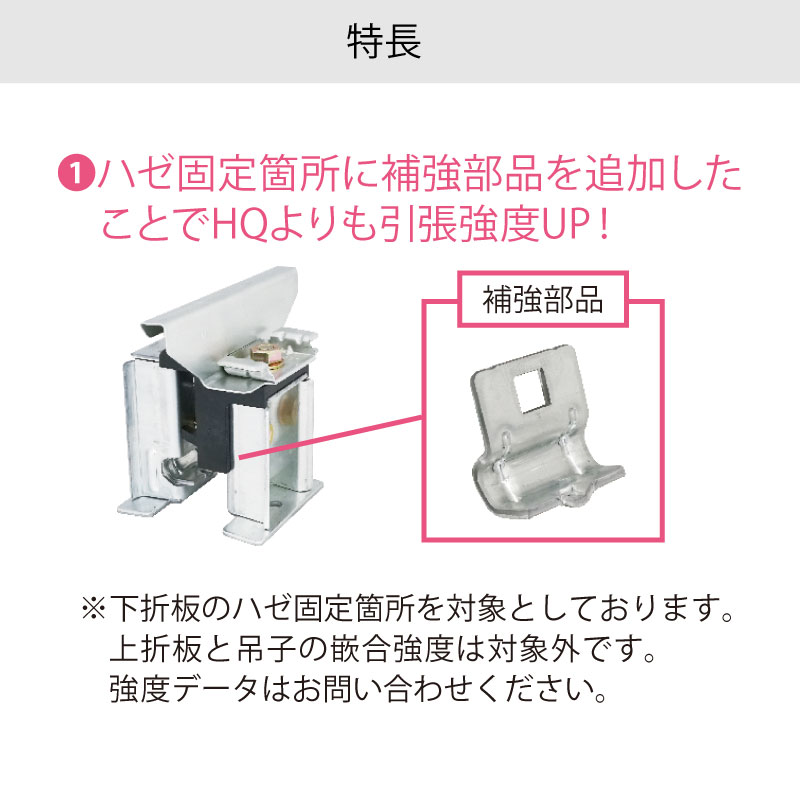

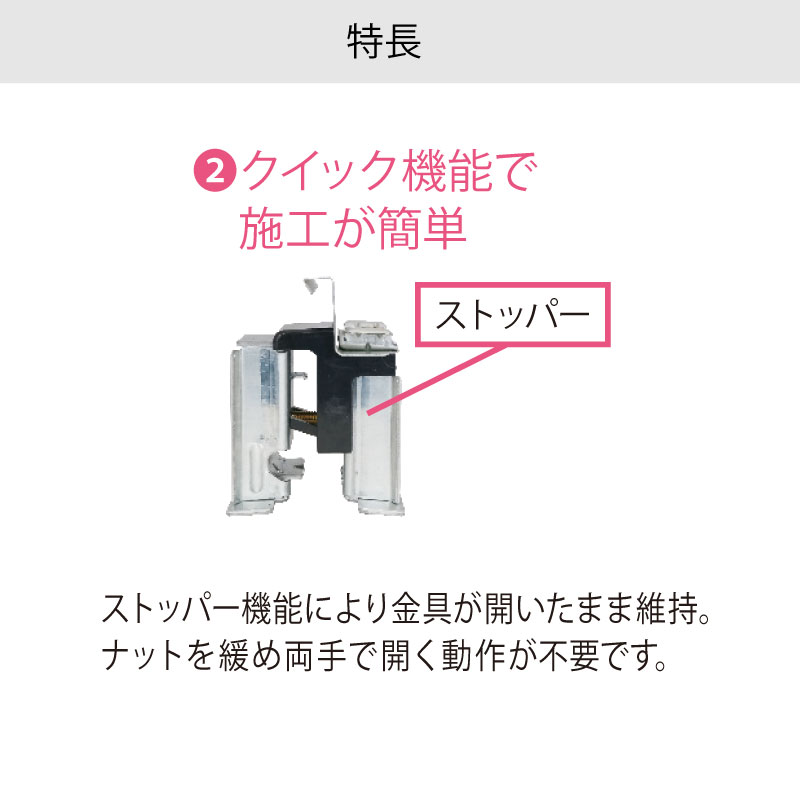

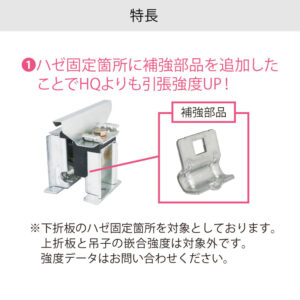

ハゼ固定箇所を補強部品を追加することでHQよりも強度がアップしました。クイック機能で施工も簡単です。
本体材質
亜鉛めっき鋼板
吊子材質
亜鉛めっき鋼板
吊子板厚
下記コード表参照
コード表
| 上葺材 | セット吊子タイプ | コード | 吊子板厚 | 重量 （㎏） |
入数 | |
|---|---|---|---|---|---|---|
| スライド部用 | 角ハゼ V1・V2用 | スライドA吊子R2 | 432442BF.2 | 1.2 | 1.2 | 20 |
| 角ハゼ500用 | スライドB吊子R2 | 432442BG.2 | 1.2 | 1.2 | 20 | |
| 固定部用 | 角ハゼ V1・V2用 | スーパーA吊子 | 432441AR | 1.2 | 1.2 | 20 |
| 角ハゼ500用 | スーパーB吊子 | 432441AY | 1.2 | 1.2 | 20 |
※適合しない折板タイプがありますのでお問い合わせください。※重量は吊子・ナットを含みます。
施工方法
準備中
製品図面
スライド部|角ハゼV1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スライドA吊子 R2 |
|
|
|
固定部|角ハゼV1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーA吊子 |
|
|
|
スライド部|角ハゼ500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スライドB吊子 R2 |
|
|
|
固定部|角ハゼ500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーB吊子 |
|
|
|
納め図
準備中
試験データ
お問い合わせください
