製品詳細

鼻隠金具

製品仕様

用途

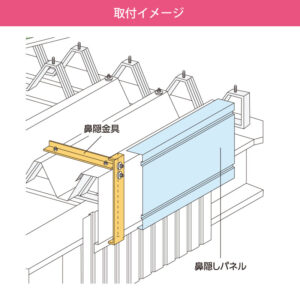

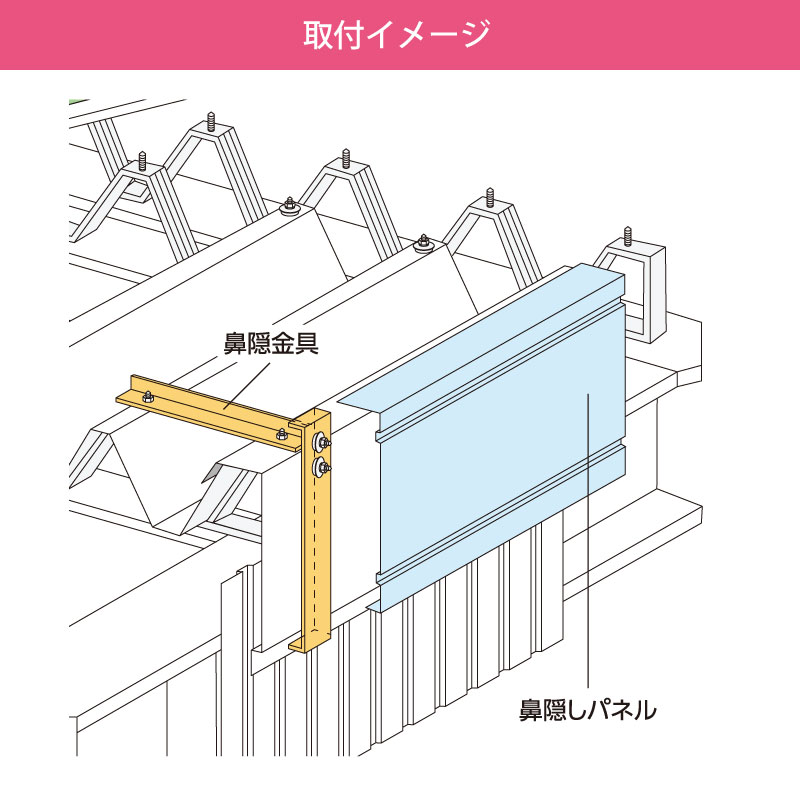

鼻隠しパネルを折板屋根に取り付けるための接合金具です。

本体材質

高耐食性めっき鋼板（製品リニューアル中につき、一部亜鉛めっき鋼板の品番があります。詳しくはお問い合わせください）

接続ボルト材質

KSGめっき（製品リニューアル中につき、一部クロメートめっきの品番があります。詳しくはお問い合わせください）

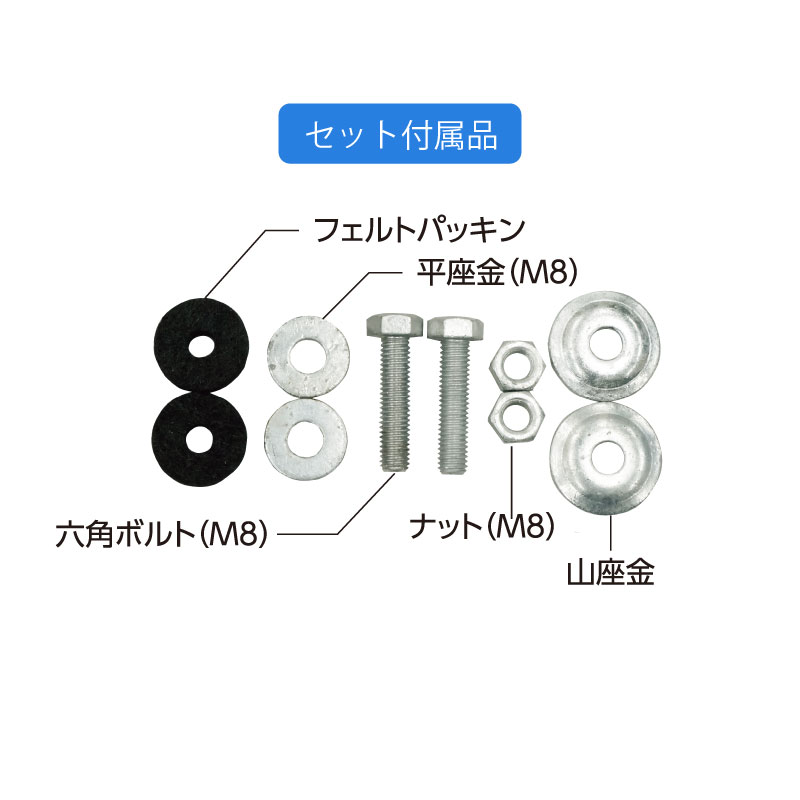

セット付属品材質

ドブめっき（製品リニューアル中につき、一部クロメートめっきの品番があります。詳しくはお問い合わせください）

この製品が使用できる屋根タイプ

コード表

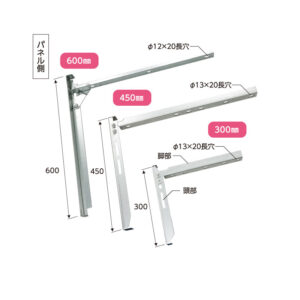

適合鼻隠パネル 脚部 セット付属品 コード 重量
（㎏）		 入数
パネル高さ300㎜
（製品名：Ｈ300用)		 L337 無し 401410.1 0.8 20
有り 401410DG.1 0.9 20
L430 無し 401450.1 0.8 20
有り 430450DG.1 0.9 20
L600 無し 401430.1 1.1 20
有り 430430DG.1 1.2 20
L1200 無し 401415.1 2.3 10
有り 401415DG.1 2.4 10
パネル高さ450㎜
（製品名：Ｈ450用)		 L340 無し 404195.1 1.1 20
有り 401495DG.1 1.2 20
L595 無し 401460.1 1.3 20
有り 401460DG.1 1.4 20
L1200 無し 401465.1 2.3 10
有り 401465DG.1 2.4 10
パネル高さ600㎜
（製品名：Ｈ600用）		 L630 無し 401600.1 2.0 10
有り 401600DG.1 2.1 10
L1200 無し 401610.1 2.3 10
有り 401610DG.1 2.4 10

※重量（kg）はセット付属品を含みます。

施工方法

準備中

製品図面

パネル高さ300㎜ （製品名：Ｈ300用）

  PDF DXF
L337
セット付属品なし
L337
セット付属品あり
L430
セット付属品あり・なし
L600
セット付属品あり・なし
L1200
セット付属品あり・なし

パネル高さ450㎜ （製品名：Ｈ450用）

  PDF DXF
L340
セット付属品あり・なし
L595
セット付属品あり・なし
L1200
セット付属品あり・なし

パネル高さ600㎜ （製品名：Ｈ600用）

  PDF DXF
L630
セット付属品あり・なし
L1200
セット付属品あり・なし

ファイルの閲覧には会員ログインが必要です。

納め図

準備中
