製品詳細
ふき葺ハゼタイプ
製品仕様
用途
ハゼ式折板の改修時に使用します。
特長

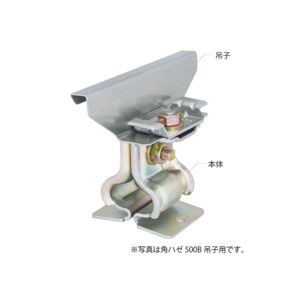

既設折板（タイトフレーム上）のハゼ部に金具のボルト・ナットで取り付け固定します。
本体材質
鋼板（クロメートめっき）
吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
対応ソケットサイズ
対辺17㎜用

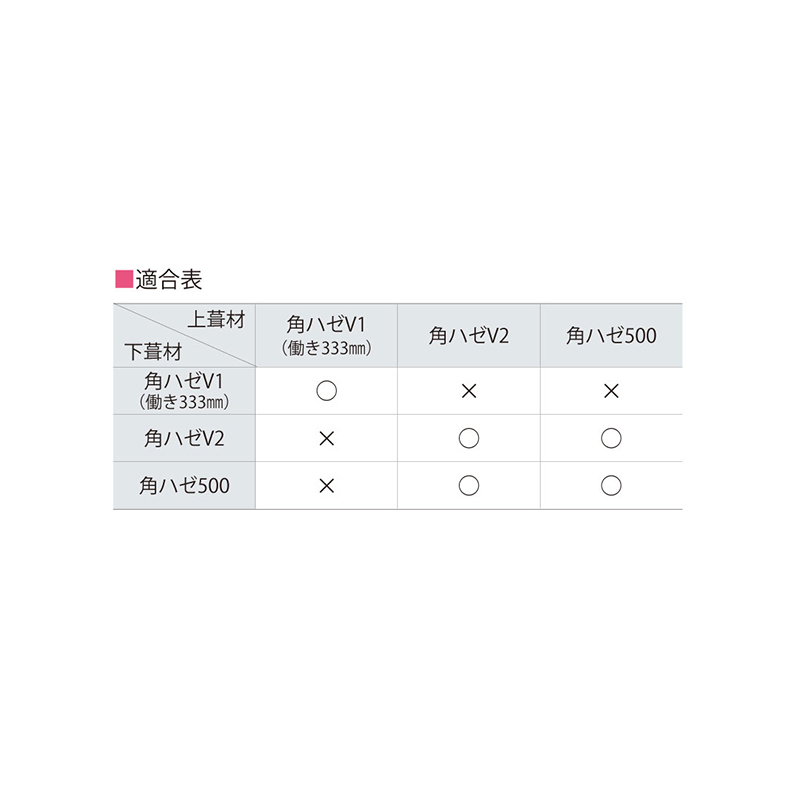

コード表
| 上葺材 | セット吊子タイプ | 本体材質 | 吊子材質 | コード | 吊子板厚 | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|
| 角ハゼ V1・V2用 | A吊子J150 | 鋼板 （三価クロメートめっき） |
亜鉛めっき鋼板 | 431179-02BP | 1.2 | 0.7 | 40 |
| 角ハゼ 500用 | スーパーB吊子セット付 | 鋼板 （三価クロメートめっき） |
亜鉛めっき鋼板 | 431179-02BB | 1.2 | 0.7 | 40 |
| スーパーC吊子セット付 | 鋼板 （三価クロメートめっき） |
亜鉛めっき鋼板 | 431179-02AB | 1.0 | 0.7 | 40 |
※重量（kg）は吊子・ナットを含みます。
施工方法
準備中
製品図面
角ハゼ V1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| A吊子J150 |
|
|
|
角ハゼ 500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーB吊子 セット付 |
|
|
|
角ハゼ 500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーC吊子 セット付 |
|
|
|
納め図
準備中
試験データ
角ハゼ V1･V2用
| 角ハゼ V1･V2用 A吊子J150セット付 | お問い合わせください |
角ハゼ 500用
| 角ハゼ 500用 スーパーB吊子セット付 |
|
| 角ハゼ 500用 スーパーC吊子セット付 |
|
