製品詳細

ふき葺ハゼクイック

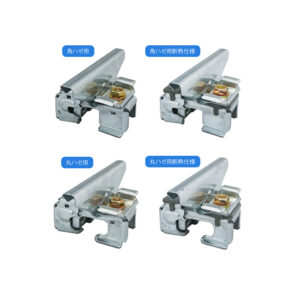

製品仕様

用途

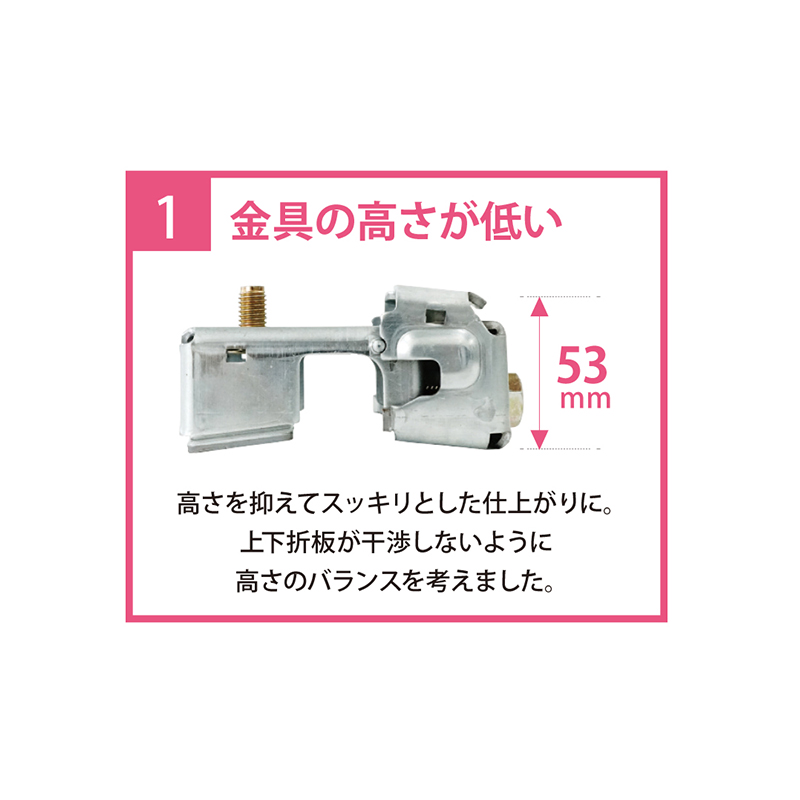

ハゼ式折板の改修の際に新設屋根の高さを低く抑えたい場合に効果的です。

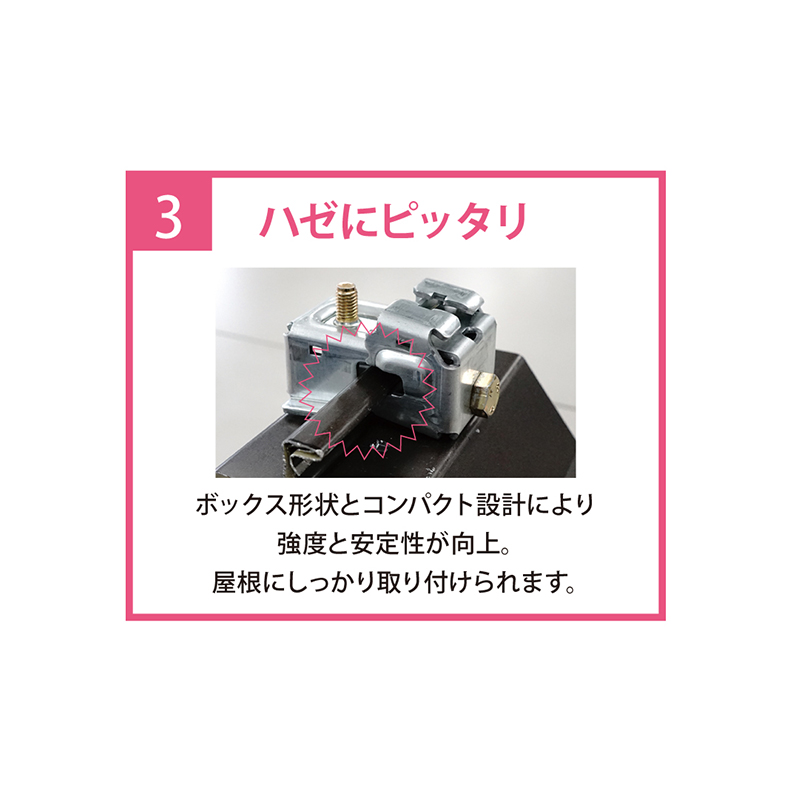

特長

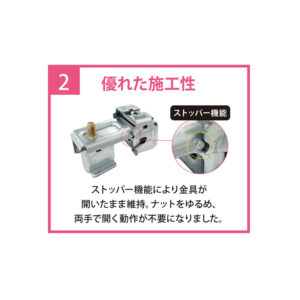

ストッパー機能で施工性が向上しました。グラスウール50㎜使用には断熱仕様をご用意しております。

本体材質

亜鉛めっき鋼板

吊子材質

亜鉛めっき鋼板（板厚は下記コード表参照）

対応ソケットサイズ

対辺17㎜用

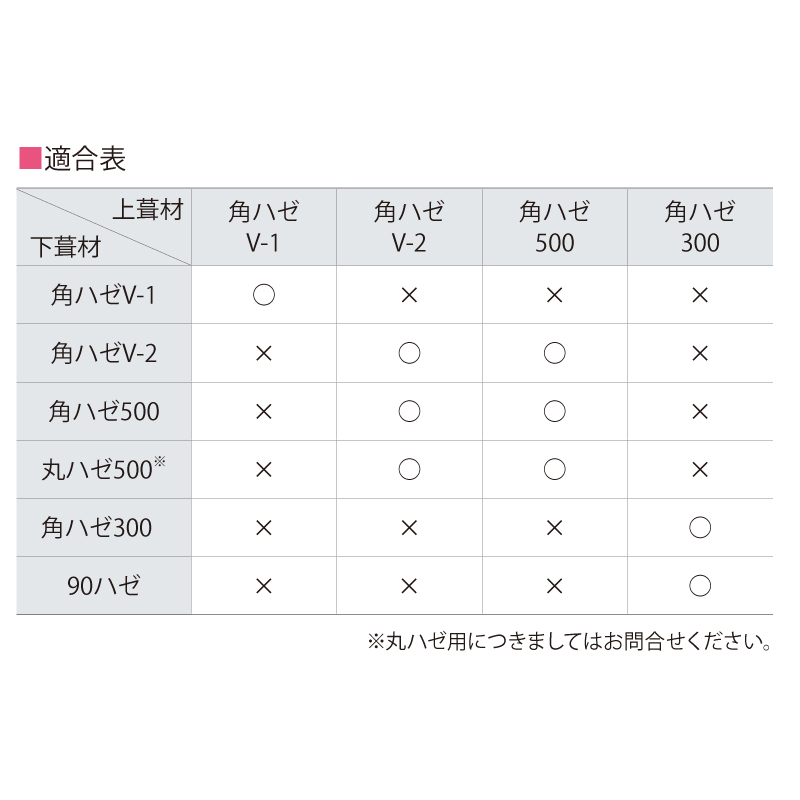

この製品が使用できる屋根タイプ

コード表

角ハゼ用

上葺材 セット吊子タイプ 高さ コード 吊子板厚 重量
（㎏）		 入数
角ハゼ V1・V2用 A吊子 J150セット付 H53 431301BP 1.2 0.9 40
H58
(断熱仕様）		 431303BP 1.2 0.9 40
角ハゼ 500用 スーパーB吊子セット付 H53 431301BB 1.2 0.9 40
H58
(断熱仕様）		 431303BB 1.2 0.9 40
B吊子 J150R1セット付 H53 431301DT 1.2 0.9 40
H58
(断熱仕様）		 431303DT 1.2 0.9 40
スーパーC吊子セット付 H53 431301AB 1.0 0.9 40
H58
(断熱仕様）		 – 1.0 0.9 40
角ハゼ300用 A吊子R1 H53 431301EH 1.2 0.9 40
H58 431303EH 1.2 0.9 40
B吊子R1 H53 431301EI 1.2 0.9 40
H58 431303EI 1.2 0.9 40

丸ハゼ用

上葺材 セット吊子タイプ 高さ コード 吊子板厚 重量
（㎏）		 入数
角ハゼ V1・V2用 A吊子 J150セット付 H53 431302BP 1.2 0.9 40
H58
(断熱仕様）		 431304BP 1.2 0.9 40
角ハゼ 500用 スーパーB吊子セット付 H53 431302BB 1.2 0.9 40
H58
(断熱仕様）		 431304BB 1.2 0.9 40
B吊子 J150セット付 H53 431302DT 1.2 0.9 40
H58
(断熱仕様）		 431304DT 1.2 0.9 40
スーパーC吊子セット付 H53 431302AB 1.0 0.9 40
H58
(断熱仕様）		 431304AB 1.0 0.9 40
90ハゼ→ハゼ3型用 スーパーBK吊子 H53 431330ZU 1.6 0.9 30

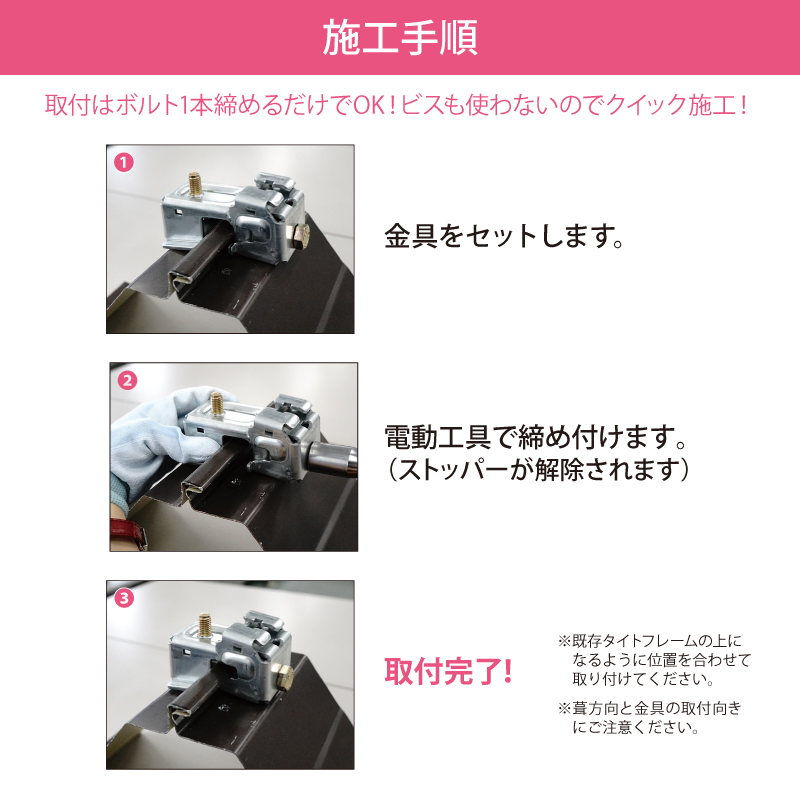

施工方法

準備中

製品図面

下葺材　角ハゼ 上葺材 角ハゼV1・V2用

  PDF DXF 3D（ダウンロードできません）
A吊子 J150 セット付･H53

下葺材　角ハゼ 上葺材 角ハゼV1・V2用（断熱仕様）

  PDF DXF 3D（ダウンロードできません）
A吊子 J150 セット付・H58

下葺材　角ハゼ 上葺材 角ハゼ500用

  PDF DXF 3D（ダウンロードできません）
スーパーB吊子 セット付・H53
B吊子 J150R1 セット付・H53
スーパーC吊子 セット付・H53

下葺材　角ハゼ 上葺材 角ハゼ500用（断熱仕様）

  PDF DXF 3D（ダウンロードできません）
スーパーB吊子 セット付・H58
B吊子 J150R1 セット付・H58
スーパーC吊子 セット付・H58 準備中

下葺材　角ハゼ 上葺材 角ハゼ300用

  PDF DXF
A吊子R1
セット付・H53
B吊子R1
セット付・H53

下葺材　角ハゼ 上葺材 角ハゼ300用（断熱仕様）

  PDF DXF
A吊子R1
セット付・H58
B吊子R1
セット付・H58

下葺材　丸ハゼ 上葺材 角ハゼV1・V2用

  PDF DXF 3D（ダウンロードできません）
A吊子 J150 セット付・H53

下葺材　丸ハゼ 上葺材 角ハゼV1・V2用（断熱仕様）

  PDF DXF 3D（ダウンロードできません）
A吊子 J150 セット付・H58

下葺材　丸ハゼ 上葺材 角ハゼ500用

  PDF DXF 3D（ダウンロードできません）
スーパーB吊子 セット付・H53
B吊子 J150R1 セット付・H53
スーパーC吊子 セット付・H53

下葺材　丸ハゼ 上葺材 角ハゼ500用（断熱仕様）

  PDF DXF 3D（ダウンロードできません）
スーパーB吊子 セット付・H58
B吊子 J150R1 セット付・H58
スーパーC吊子 セット付・H58

下葺材　丸ハゼ　90ハゼ→ハゼ3型用

  PDF DXF 3D（ダウンロードできません）
スーパーBK吊子 セット付・H53

ファイルの閲覧には会員ログインが必要です。

納め図

準備中

試験データ

お問い合わせください
