製品詳細
ふき葺ビスタイプ
製品仕様
用途
角ハゼ・丸ハゼ500折板の改修時に既存のフレームにビスで固定する場合に使用します。
特長

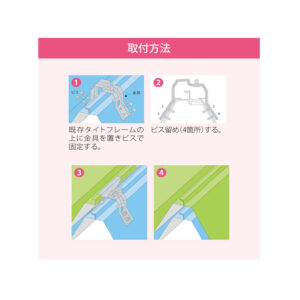

既設折板（タイトフレーム上）のハゼ部にドリルビス等で取り付け固定します。

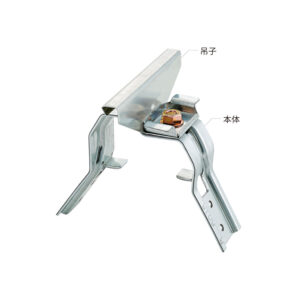

本体材質
亜鉛めっき鋼板
吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
推奨ドリルビス
φ6×35～45
- この製品が使用できる屋根タイプ
コード表
| 上葺材 | 高さタイプ | セット吊子タイプ | 本体材質 | 吊子材質 | コード | 吊子板厚 | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|---|
| 角ハゼ・丸ハゼ 500用 | H60 | スーパーB吊子セット付 | 亜鉛めっき鋼板 | 亜鉛めっき鋼板 | 431161-08SPBB | 1.2 | 0.6 | 40 |
| スーパーC吊子セット付 | 亜鉛めっき鋼板 | 亜鉛めっき鋼板 | 431161-08SPCB | 1.0 | 0.5 | 40 | ||

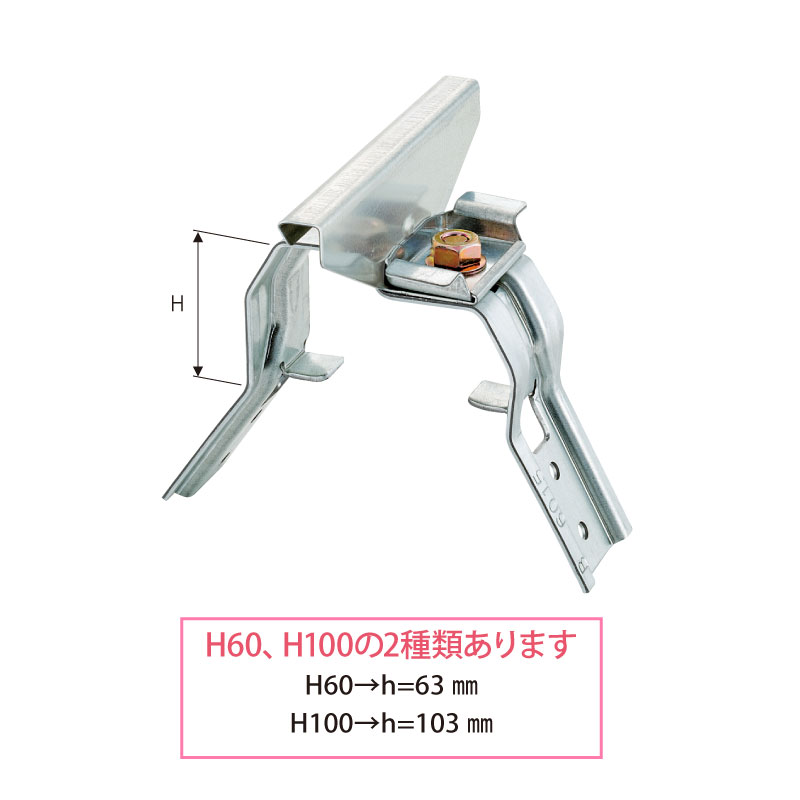

| H100 | スーパーB吊子セット付 | 亜鉛めっき鋼板 | 亜鉛めっき鋼板 | 431161-11SPBB | 1.2 | ー | 40 | |
| スーパーC吊子セット付 | 亜鉛めっき鋼板 | 亜鉛めっき鋼板 | 431161-11SPCB | 1.0 | ー | 40 |
※重量（kg）は吊子・ナット含む
施工方法
準備中
製品図面
H60|角ハゼ・丸ハゼ 500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーB吊子 セット付 |
|
|
|
H60|角ハゼ・丸ハゼ 500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーC吊子 セット付 |
|
|
|
H100|角ハゼ・丸ハゼ 500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーB吊子 セット付 |
|
|
|
H100|角ハゼ・丸ハゼ 500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| スーパーC吊子 セット付 |
|
|
|
納め図
準備中
試験データ
お問い合わせください
