製品詳細

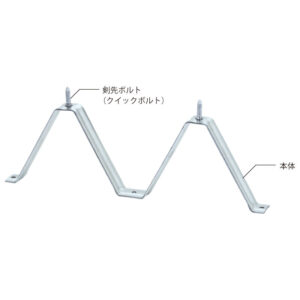

150タイプ　タイトフレーム

製品仕様

特長

チョン掛け不要「クイックボルト」により施工性が向上しました。

本体材質

亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）

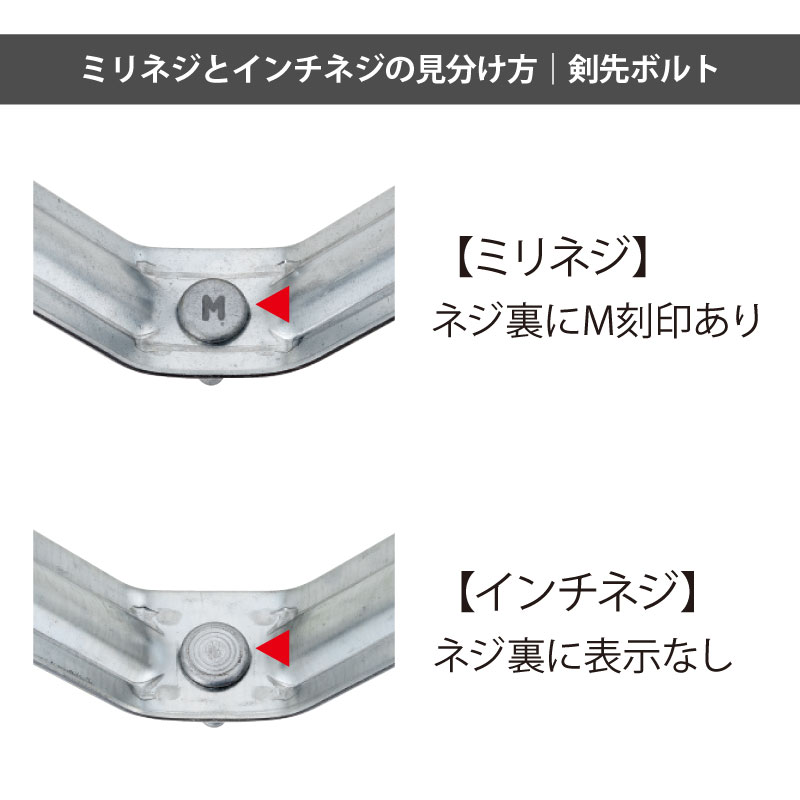

剣先ボルト

3/8・M10（材質は下記コード表参照）　※M10の剣先ボルトはクイックボルトではありません。

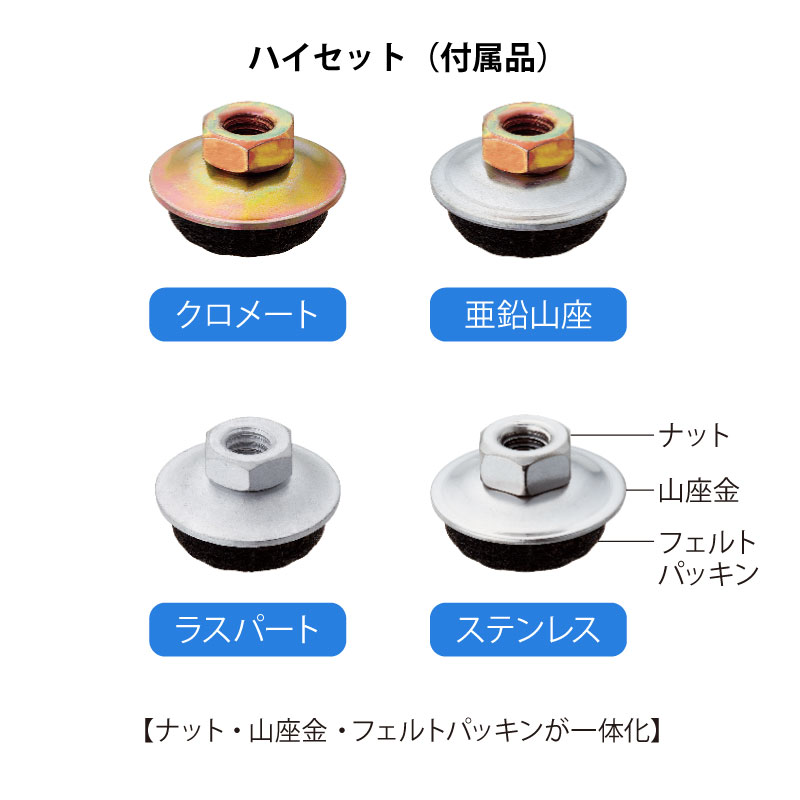

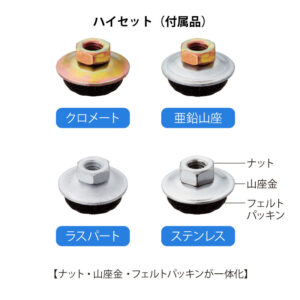

ハイセット

クロメート・亜鉛山座・ラスパート・ステンレス

この製品が使用できる屋根タイプ

150タイプ

コード表

剣先ボルトサイズ	本体材質	板厚（t）	剣先ボルト材質	ハイセットタイプ	コード	重量（㎏）	入数
３/８（インチネジ）	亜鉛めっき鋼板	2.3	鉄（クロメート）	クロメート	020200L	0.7	30
			鉄（クロメート）	亜鉛山座	020250L	0.7	30
			鉄（ラスパート）	ラスパート	020850L	0.7	30
			ステンレス	ステンレス	020590L	0.7	30
		3.2	鉄（クロメート）	クロメート	–	0.9	30
			鉄（クロメート）	亜鉛山座	020250B	0.9	30
			鉄（ラスパート）	ラスパート	020850B	0.9	30
			ステンレス	ステンレス	020590B	0.9	30
	ステンレス	3.0	ステンレス	ステンレス	020600A	0.9	30
Ｍ10 （ミリネジ）	亜鉛めっき鋼板	2.3	鉄（クロメート）	クロメート	020480L	0.7	30
			鉄（クロメート）	亜鉛山座	020470L	0.7	30
			鉄（ラスパート）	ラスパート	020650L	0.7	30
			ステンレス	ステンレス	020620L	0.7	30
		3.2	鉄（クロメート）	クロメート	–	0.9	30
			鉄（クロメート）	亜鉛山座	–	0.9	30
			鉄（ラスパート）	ラスパート	–	0.9	30
			ステンレス	ステンレス	–	0.9	30
	ステンレス	3.0	ステンレス	ステンレス	–	0.9	30

製品図面

3/8

	PDF	DXF	3D（ダウンロードできません）
亜鉛めっき鋼板板厚t2.3
亜鉛めっき鋼板板厚t3.2
ステンレス

M10

	PDF	DXF	3D（ダウンロードできません）
亜鉛めっき鋼板板厚t2.3
亜鉛めっき鋼板板厚t3.2	お問い合わせください
ステンレス	お問い合わせください

ファイルの閲覧には会員ログインが必要です。

試験データ

※M10の試験データについてはお問い合わせください

3/8

	PDF
亜鉛めっき鋼板板厚t2.3
亜鉛めっき鋼板板厚t3.2
ステンレス

お問い合わせ・資料請求はこちら
