製品詳細

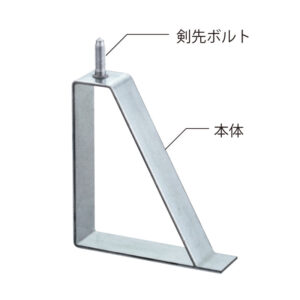

150タイプ 妻フレーム
製品仕様
用途
妻側（ケラバ・端部）専用のフレームです。
特長
チョン掛け不要「クイックボルト」により施工性が向上しました。
本体材質
亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）

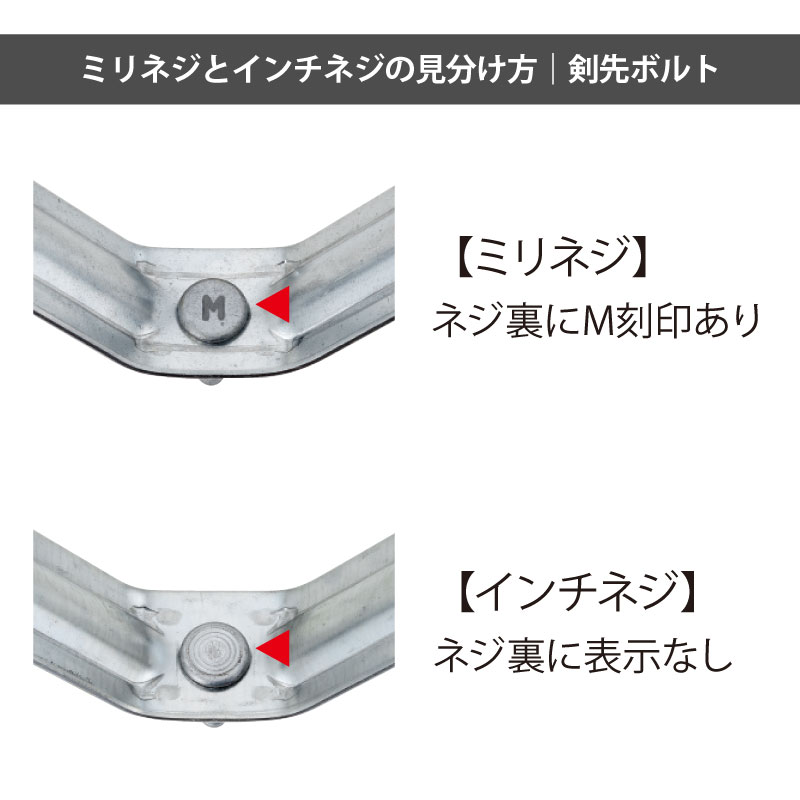

剣先ボルト

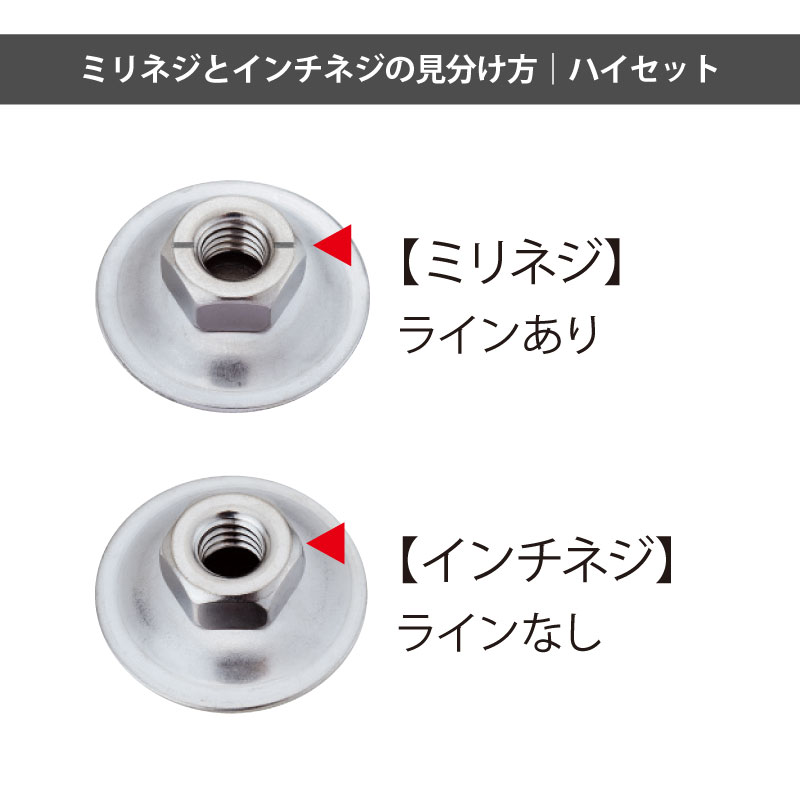

3/8・M10 ※M10の剣先ボルトはクイックボルトではありません。

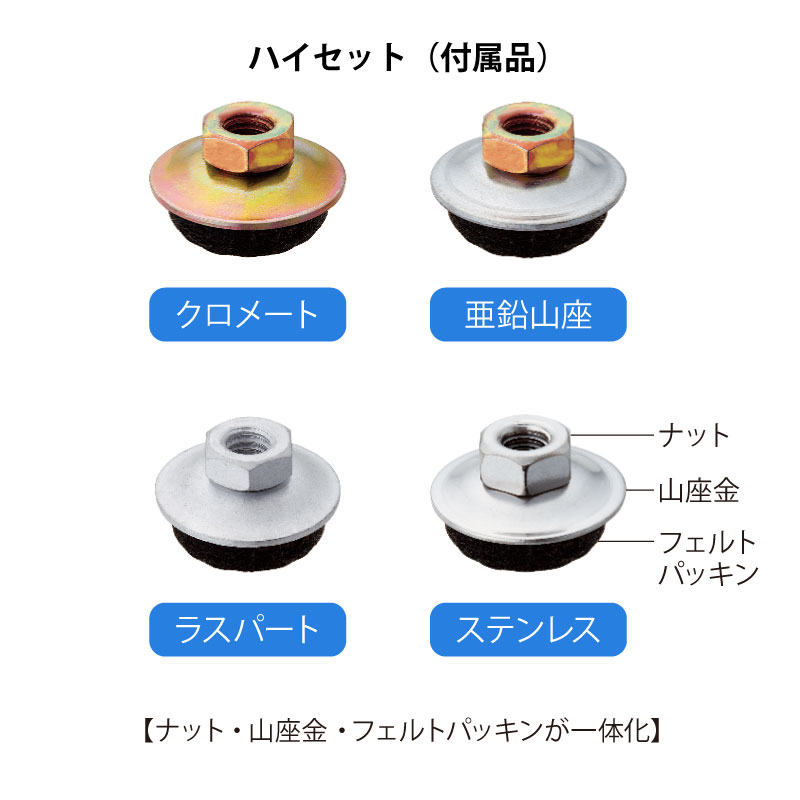

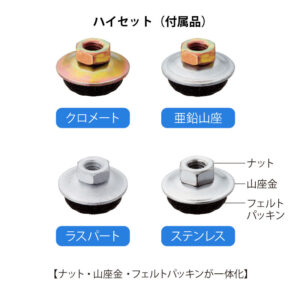

ハイセット
クロメート・亜鉛山座・ラスパート・ステンレス
- この製品が使用できる屋根タイプ
コード表
| 剣先ボルトサイズ | 本体材質 | 板厚 （t） |
剣先ボルト材質 | ハイセットタイプ | コード | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|
| ３/８ （インチネジ） |
亜鉛めっき鋼板 | 3.2 | 鉄（クロメート） | クロメート | 020028B | 0.5 | 40 |
| 亜鉛山座 | 020034B | 0.5 | 40 | ||||
| 鉄（ラスパート） | ラスパート | 020024B | 0.5 | 40 | |||
| ステンレス | ステンレス | 020591B | 0.5 | 40 | |||
| ステンレス | 3.0 | ステンレス | ステンレス | 020592A | 0.5 | 40 | |
| Ｍ10 （ミリネジ） |
亜鉛めっき鋼板 | 3.2 | 鉄（クロメート） | クロメート | – | 0.5 | 40 |
| 亜鉛山座 | 020412B | 0.5 | 40 | ||||
| 鉄（ラスパート） | ラスパート | 020430B | 0.5 | 40 | |||
| ステンレス | ステンレス | 020415B | 0.5 | 40 | |||
| ステンレス | 3.0 | ステンレス | ステンレス | – | 0.5 | 40 |
製品図面
3/8（インチネジ）
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 亜鉛めっき鋼板 |
|
|
|
| ステンレス |
|
|
|
M10（ミリネジ）
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 亜鉛めっき鋼板 |
|
|
|
| ステンレス | お問い合わせください | ||
試験データ
お問い合わせください
