製品詳細

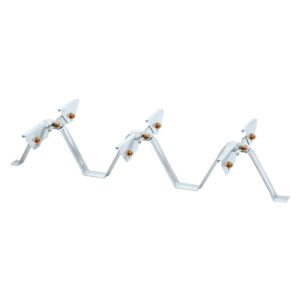

角ハゼ333タイプ 棟用フレーム
製品仕様
用途
切妻屋根の棟部でフレームを並列取り付けできない場合に使用します。
特長

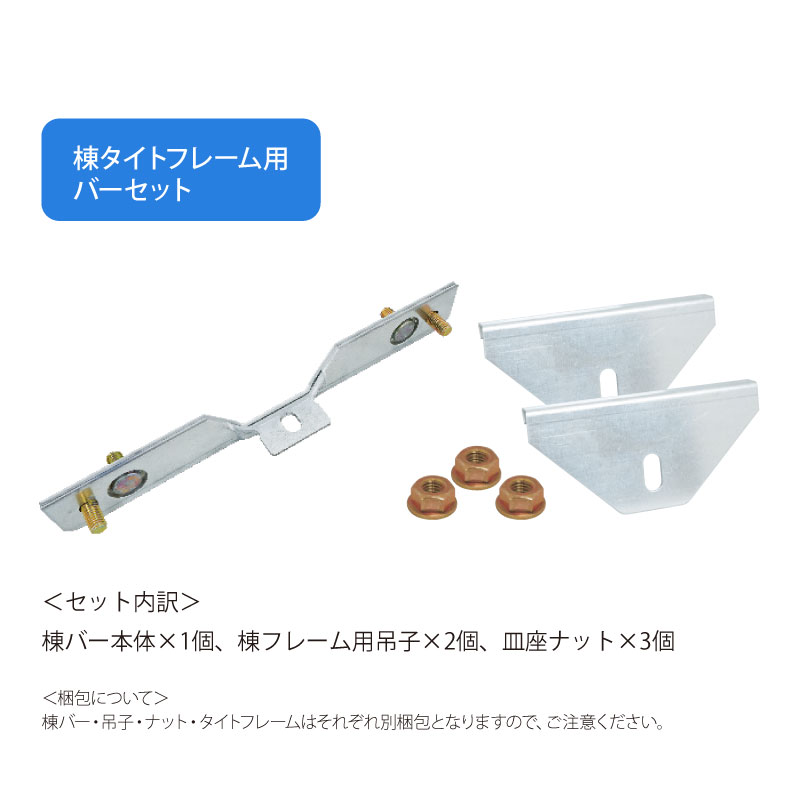

棟バー部品にボルトを両向きに付けました。これにより葺き方向が逆になる回し葺にも対応可能です。
本体吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
ボルト・ナット
鉄（クロメート）M10
- この製品が使用できる屋根タイプ
コード表
| セット吊子タイプ | 本体材質 | 本体板厚 （t） |
吊子材質 | コード | 吊子板厚 | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|
| 棟タイトフレーム用吊子セット付 | 亜鉛めっき鋼板 | 2.5 | 亜鉛めっき鋼板 | 190011-10YT | 1.2 | 3.9 | 20 |
| 3.2 | 亜鉛めっき鋼板 | 190153-10YT | 1.2 | 4.3 | 10 | ||
| 棟バーセットのみ | ― | ― | 亜鉛めっき鋼板 | – | 1.2 | 0.9 | 40 |
※重量（kg）は吊子・ナットを含みます。
施工方法
準備中

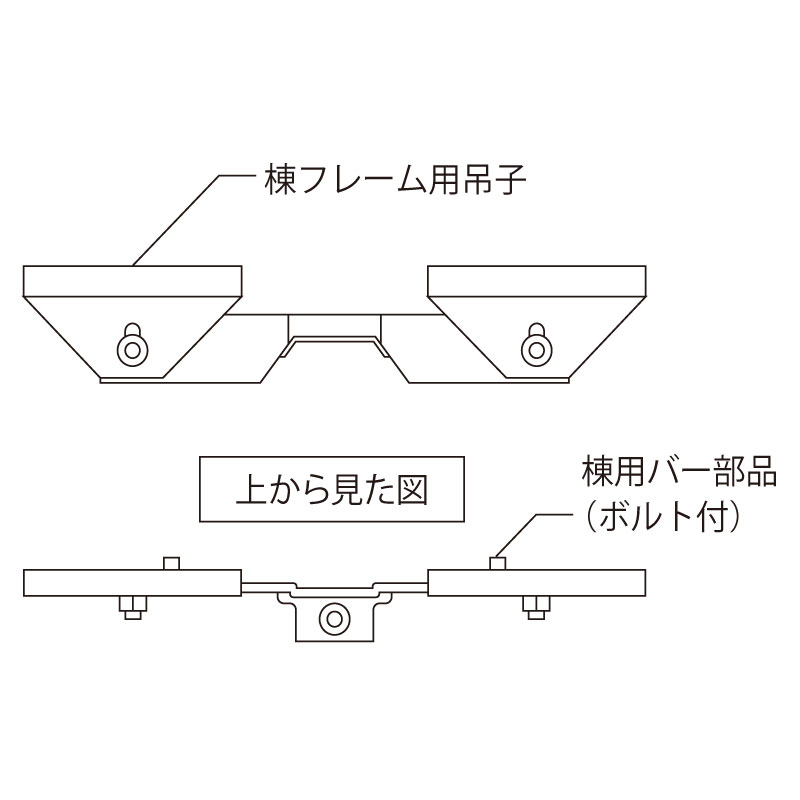

製品図面
棟タイトフレーム用吊子セット付
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 亜鉛めっき鋼板 t2.5/t3.2 |
|
|
|
納め図
準備中
試験データ
お問い合わせください
