製品詳細

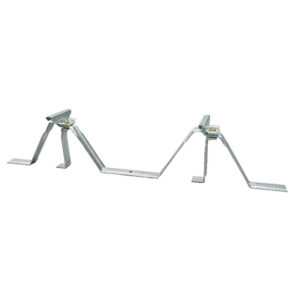

角ハゼ500タイプ 補強脚付きタイトフレーム
製品仕様
用途
タイトフレームの正圧荷重強度を補強する場合に使用します。
特長
補強脚をタイトフレームに組み込みました。タイトフレーム本体と補強脚を同時進行で溶接作業が可能です。
- この製品が使用できる屋根タイプ
コード表
| セット吊子タイプ | 本体材質 | 本体板厚 （t） |
吊子材質 | コード | 吊子板厚 | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|
| B吊子J150R1 | 亜鉛めっき鋼板 | 2.5 | 亜鉛めっき鋼板 | 180020HDT | 1.2 | 2.2 | 10 |
| スーパーB吊子付 | ― | ― | ― | 180029SPBH | ― | ― | ― |
※重量（㎏）は吊子・ナットを含みます。
施工方法
準備中
製品図面
B吊子J150R1
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
スーパーB吊子付
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
納め図
準備中
試験データ
お問い合わせください
