製品詳細

88タイプ　面戸

製品仕様

特長

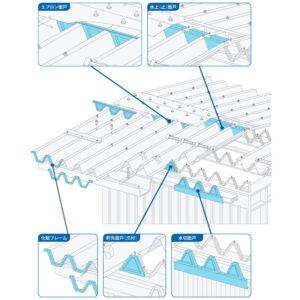

折板屋根を取り付ける際にできる「すき間を塞ぐため」の部材です。面戸を取り付けることにより、このすき間を最小限にすることができ、外部からの雨水の侵入、風やほこりの吹込みを防ぎます。

この製品が使用できる屋根タイプ

88タイプ

コード表

標準板厚0.4mm/加工可能板厚0.35～0.6mm　※原板ガルバリウム鋼板

種類	製品写真	コード	タイプ	入数	在庫色（艶あり）	在庫色（艶なし）

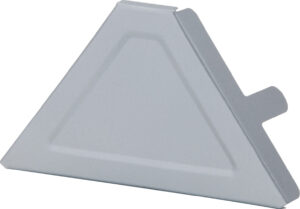

軒先面戸		011***B	爪付	100	ガルバ生地/グレー/ ブルー/シルバー/ブラウン/ホワイト	ブラック/グレー/シルバー

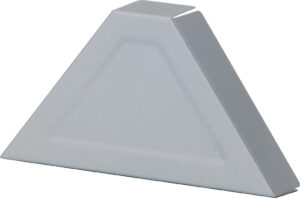

軒先面戸		019***B	爪なし	100	ガルバ生地	受注生産

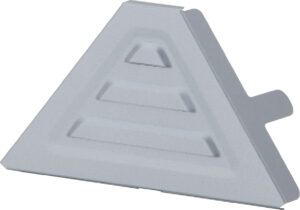

換気面戸		012***B	爪付	100	ガルバ生地	受注生産

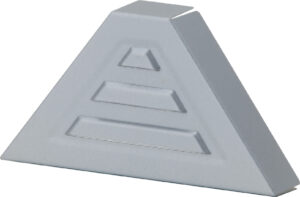

換気面戸		01A***B	爪なし	100	受注生産	受注生産

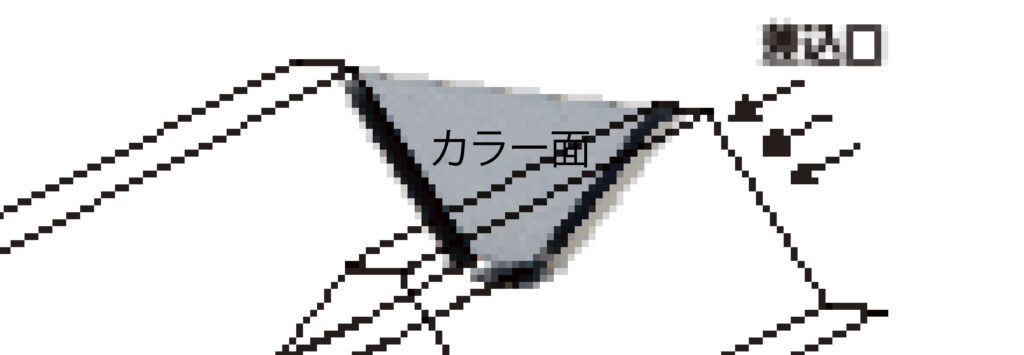

水上面戸		014***B	ー	100	ガルバ生地/グレー/ブルー/グリーン/シルバー/ブラウン/ホワイト	グレー/ブルー/シルバー/アイボリー/ブラウン/緑青/ブラック/銀黒

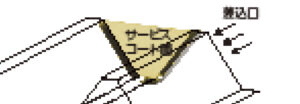

水止面戸（逆成形品）		013***B	ー	100	グレー/シルバー	シルバー
エプロン面戸		017***B	ー	50	ガルバ生地/グレー/ブルー/シルバー/ブラウン/アイボリー/ホワイト/グリーン	ブルー/グレー/シルバー/ブラウン/緑青/ブラック/グリーン/クリーム/紺/アイボリー/銀黒

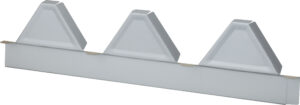

水切面戸	※垂れ30～200mmまで5mm刻みで加工可能	015***	垂れ55㎜	50	ガルバ生地/グレー/ブルー/シルバー /ブラウン/クリーム/アイボリー/ホワイト	グレー/ブルー/シルバー/ブラウン/緑青/ブラック/クリーム/アイボリー/銀黒

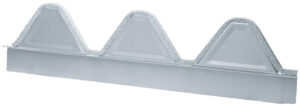

		【パッキン付】015***PP	垂れ55㎜	50	受注生産	受注生産
		01Y***	垂れ65㎜	50	ガルバ生地/シルバー/ブラウン	グレー/シルバー
		【パッキン付】01Y***P	垂れ65㎜	50	受注生産	受注生産
		015***A100	垂れ100㎜	25	受注生産	受注生産
		【パッキン付】コードなし	垂れ100㎜	25	受注生産	受注生産

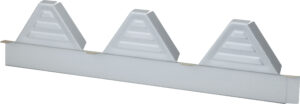

水切換気面戸	※垂れ30mm～200mmまで5mm刻みで加工可能	016***	垂れ55㎜	50	ガルバ生地/シルバー/ホワイト/クリーム	グレー/シルバー/ブラウン/ブラック/銀黒
		01Z***	垂れ65㎜	50	ガルバ生地	受注生産
		016***A100	垂れ100㎜	25	受注生産	受注生産
化粧フレーム		018***BB	ー	30	ガルバ生地/グレー/ブルー/シルバー/ブラウン/ホワイト	グレー/ブルー/シルバー/ブラウン/ブラック/緑青/アイボリー/銀黒

製品図面

軒先面戸

	PDF	DXF	3D（ダウンロードできません）
爪付
爪なし

換気面戸

	PDF	DXF	3D（ダウンロードできません）
爪付
爪なし

水上面戸・水止面戸（逆成形品）

	PDF	DXF	3D（ダウンロードできません）
―

エプロン面戸

	PDF	DXF	3D（ダウンロードできません）
―

水切面戸

	PDF	DXF	3D（ダウンロードできません）
垂れ 55mm
垂れ55mm パッキン付
垂れ 65mm
垂れ65mm パッキン付
垂れ 100mm
垂れ100mm パッキン付	お問い合わせください

水切換気面戸

	PDF	DXF	3D（ダウンロードできません）
垂れ 55mm
垂れ 65mm
垂れ 100mm

化粧フレーム

	PDF	DXF	3D（ダウンロードできません）
–

ファイルの閲覧には会員ログインが必要です。

試験データ

お問い合わせください
