製品詳細

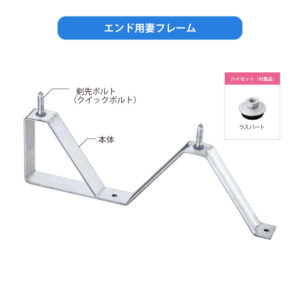

88タイプ エンド用妻フレーム
製品仕様
用途
妻側（ケラバ・端部）専用のフレームです。
特長
チョン掛け不要「クイックボルト」により施工性が向上しました。
本体材質
亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）

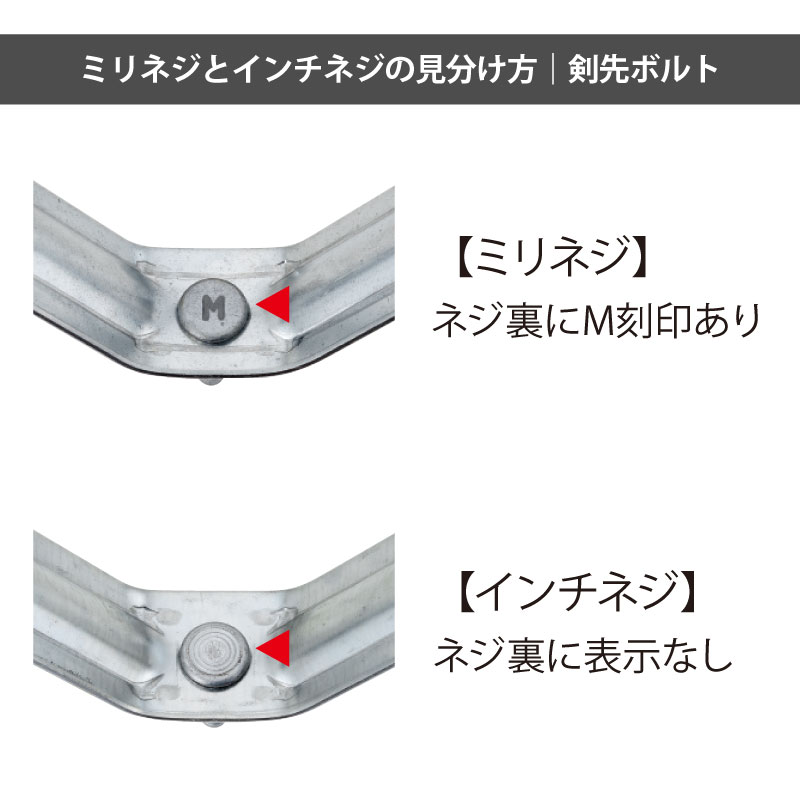

剣先ボルト
5/16・M8（材質は下記コード表参照）

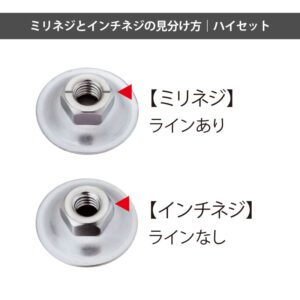

ハイセット
ラスパート
- この製品が使用できる屋根タイプ
コード表
| 剣先ボルト サイズ |
本体材質 | 板厚 （t） |
剣先ボルト 材質 |
ハイセット タイプ |
コード | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|
| 5/16 | 亜鉛めっき鋼板 | 2.3 | ラスパート | ラスパート | 402500A | 0.4 | 40 |
| M8 | 亜鉛めっき鋼板 | 2.3 | ラスパート | ラスパート | – | 0.4 | 40 |
製品図面
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 5/16 |
|
|
|
| M8 | お問い合わせください | ||
試験データ
お問い合わせください
