製品詳細
ハゼV-600タイプ 妻フレーム
製品仕様
用途
妻側（ケラバ・端部）専用のフレームです。
本体吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
ボルト・ナット
鉄（クロメート）M10
- この製品が使用できる屋根タイプ
コード表
| タイプ | 本体材質 | 本体板厚 （t) |
吊子材質 | コード | 吊子板厚 | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|---|

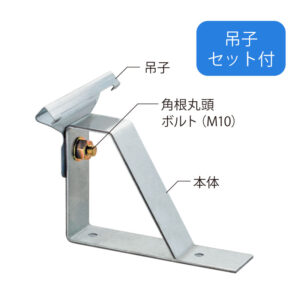

| 吊子セット付 | 亜鉛めっき鋼板 | 3.0 | 亜鉛めっき鋼板 | 160021BY.1 | 1.2 | 0.5 | 30 |

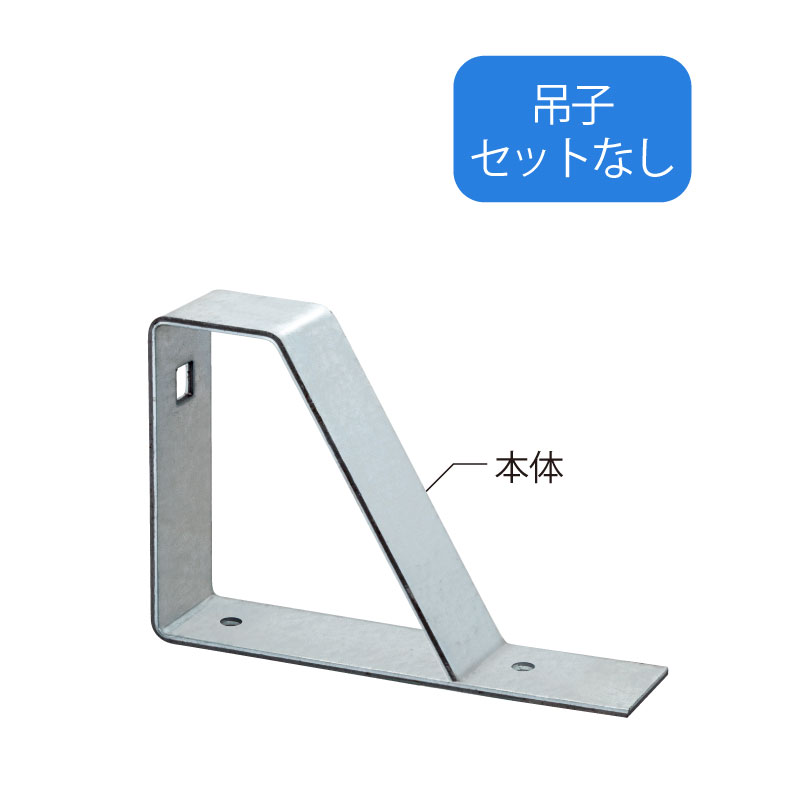

| 吊子セットなし | 亜鉛めっき鋼板 | 3.0 | ― | 160021.1 | ― | 0.4 | 40 |
※重量（㎏）は吊子・ナットを含みます。
施工方法
準備中
製品図面
| DXF | ||
|---|---|---|
| 吊子セット付 |
|
|
| 吊子セットなし |
|
|
納め図
準備中
試験データ
お問い合わせください
