製品詳細

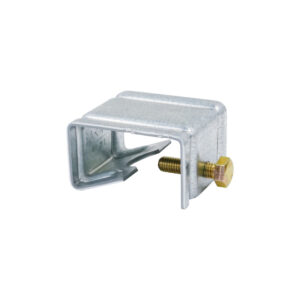

棟金具

製品仕様

用途

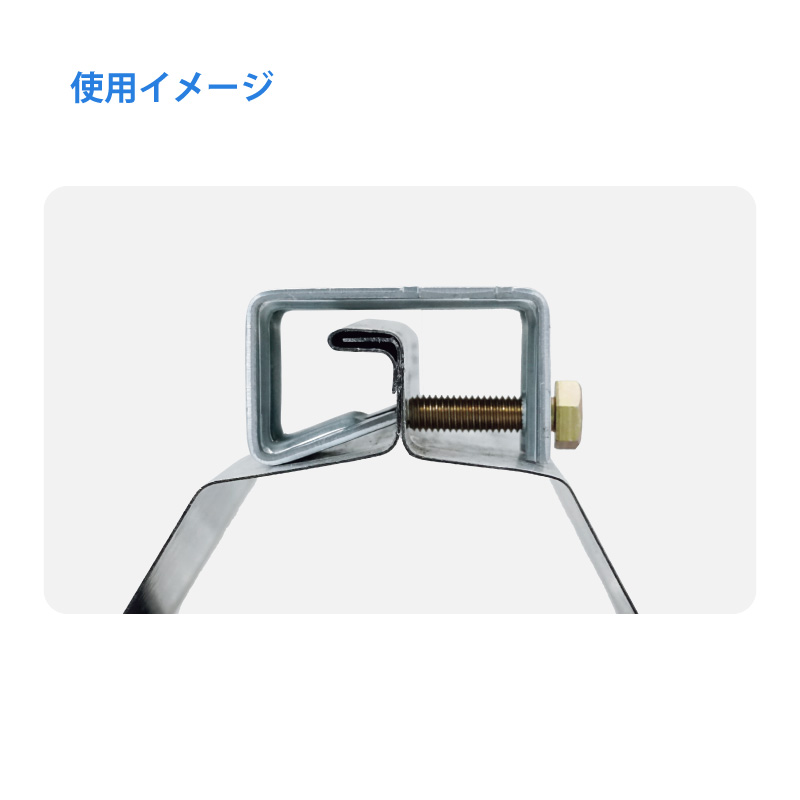

棟・ケラバ包み・取合水切を固定するときのビス受けとして使用します。

対応ソケットサイズ

T-40：十字ビット T-55・H29：対辺13㎜

この製品が使用できる屋根タイプ

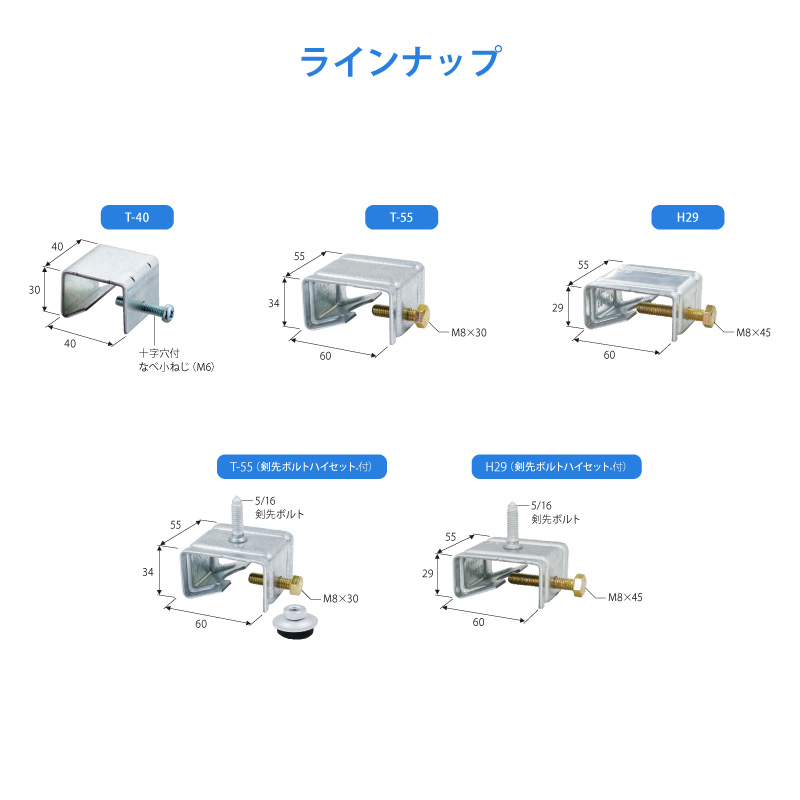

コード表

棟金具

適合屋根	タイプ	本体材質	本体板厚	コード	重量（㎏）	入数
角ハゼ・丸ハゼ兼用	T-40	亜鉛めっき鋼板	2.3	109063A	0.1	100
	T-40	ステンレス	2	109064	0.1	100
	T-55	亜鉛めっき鋼板	2.3	190255	0.2	100
角ハゼ用	H29	亜鉛めっき鋼板	2.3	190290	0.2	100

棟金具（剣先ボルトハイセット付）

適合屋根	タイプ	本体材質	ボルト材質	本体板厚	コード	重量（㎏）	入数
角ハゼ・丸ハゼ兼用	T-55	亜鉛めっき鋼板	ラスパート	2.3	190256	0.2	100
角ハゼ・丸ハゼ兼用	T-55	亜鉛めっき鋼板	ステンレス	2.3	190260	0.2	100
角ハゼ用	H29	亜鉛めっき鋼板	ラスパート	2.3	190291	0.2	100

施工方法

製品図面

棟金具

	PDF	DXF	3D（ダウンロードできません）
角ハゼ・丸ハゼ兼用 T-40
角ハゼ・丸ハゼ兼用 T-55
角ハゼ用 H29

棟金具(剣先ボルトハイセット付)

	PDF	DXF	3D（ダウンロードできません）
角ハゼ・丸ハゼ兼用 T-55
角ハゼ用 H29

ファイルの閲覧には会員ログインが必要です。

納め図

棟金具

	PDF	DXF	3D（ダウンロードできません）
角ハゼV2 T-40
角ハゼ500 T-40
角ハゼV2 T-55
角ハゼ500 T-55
角ハゼV2 H29
角ハゼ500 H29

ファイルの閲覧には会員ログインが必要です。

試験データ

棟金具

	PDF
角ハゼ・丸ハゼ兼用T-40 (亜鉛めっき鋼板)
角ハゼ・丸ハゼ兼用T-55 (角ハゼ)
角ハゼ・丸ハゼ兼用T-55 (丸ハゼ)

棟金具(剣先ボルトハイセット付)

	PDF
―	お問い合わせください
