製品詳細

妻用L型金具セット

製品仕様

用途

断熱金具（特にスライドダン吉HQ)をケラバ（妻）部に取り付ける際の専用妻フレームです。

特長

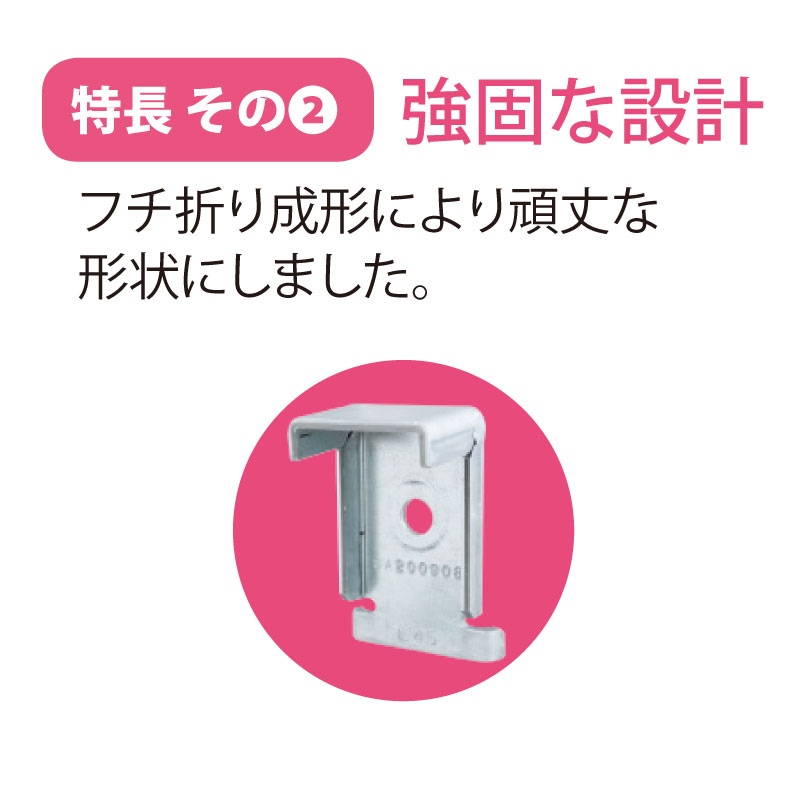

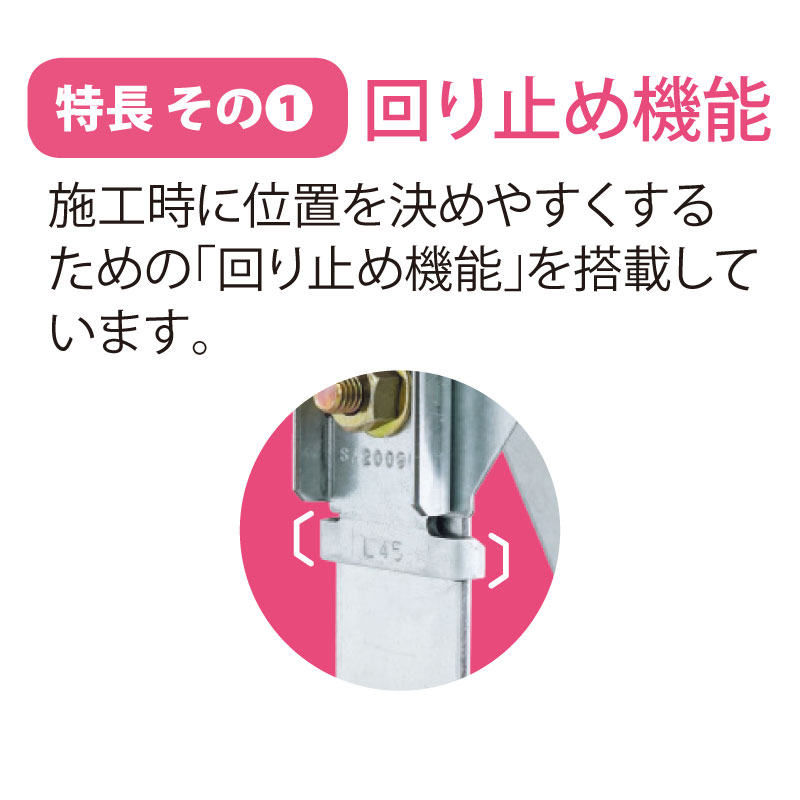

L型金具に断熱金具底面がしっかり納まりますので安定します。

本体材質

亜鉛めっき鋼板

吊子材質

亜鉛めっき鋼板

吊子板厚

下記コード表参照

注意

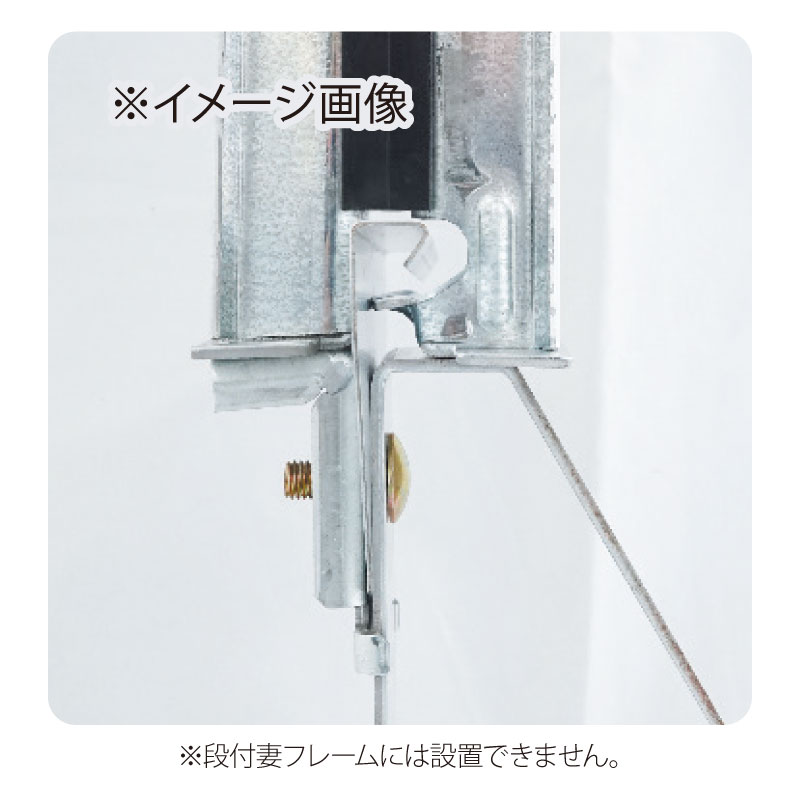

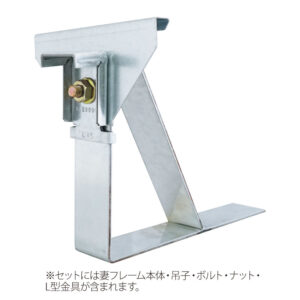

段付妻フレームには設置できません。セットには妻フレーム本体・吊子・ボルト・ナット・L型金具が含まれます。

この製品が使用できる屋根タイプ

コード表

妻用L型金具セット

上葺材	セット吊子タイプ	コード	吊子板厚	重量（㎏）	入数
角ハゼ V1用	妻フレーム L167吊子	190167ACW	1.2	1.0	30
角ハゼ V2用	妻フレーム L250吊子	200250ACW	1.2	1.0	25
角ハゼ V2用	妻フレーム L250ステン吊子	200250ACX	1.2	1.0	25
角ハゼ 500用	妻フレーム B吊子	180039-01CN	1.2	1.0	25
角ハゼ 500用	妻フレーム C吊子	180039-01CO	1.2	1.0	25
角ハゼ 600用	妻フレーム B吊子	220022CR	1.2	0.6	25
角ハゼ 300用	妻フレーム吊子	710027EL	1.2	0.7	25
角ハゼ 333用	妻フレーム B吊子	190167ACV	1.2	1.0	30
ハゼ V600用	妻フレーム吊子	160021CT	1.2	0.7	40

※重量は吊子・ナットを含みます。

L型金具のみ

上葺材	本体材質	コード	重量（㎏）	入数
角ハゼ V1・V2用	亜鉛めっき鋼板	190705	0.1	25
角ハゼ 500用	亜鉛めっき鋼板	190730	0.1	25
角ハゼ 600用	亜鉛めっき鋼板	190710	0.1	25
角ハゼ 300用	亜鉛めっき鋼板	190725	0.1	25
ハゼ V600	亜鉛めっき鋼板	190720	0.1	25

施工方法

準備中

製品図面

妻用L型金具セット角ハゼV1用

	PDF	DXF
妻フレームL167吊子

妻用L型金具セット角ハゼV2用

	PDF	DXF	3D（ダウンロードできません）
妻フレームL250吊子/L250ステン吊子

妻用L型金具セット角ハゼ500用

	PDF	DXF	3D（ダウンロードできません）
妻フレームB吊子
妻フレームC吊子

妻用L型金具セット角ハゼ600用

	PDF	DXF
妻フレームB吊子

妻用L型金具セット角ハゼ300用

	PDF	DXF
妻フレーム吊子

妻用L型金具セット角ハゼ333用

	PDF	DXF
妻フレームB吊子

妻用L型金具セットハゼV-600用

	PDF	DXF
妻フレーム吊子

L型金具のみ角ハゼV1・V2用

	3D（ダウンロードできません）
L45

L型金具のみ角ハゼ500用

	3D（ダウンロードできません）
S45

L型金具のみ角ハゼ600用

	3D（ダウンロードできません）
S35

L型金具のみ角ハゼ300（600C用）

	3D（ダウンロードできません）
角ハゼ300（600C用）

L型金具のみハゼV-600

	3D（ダウンロードできません）
S39

ファイルの閲覧には会員ログインが必要です。

納め図

準備中

試験データ

お問い合わせください
