製品詳細

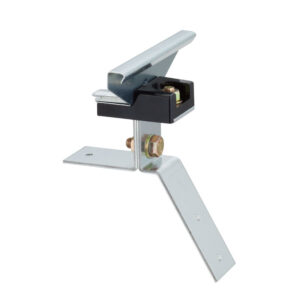

妻用断熱金具
製品仕様
用途

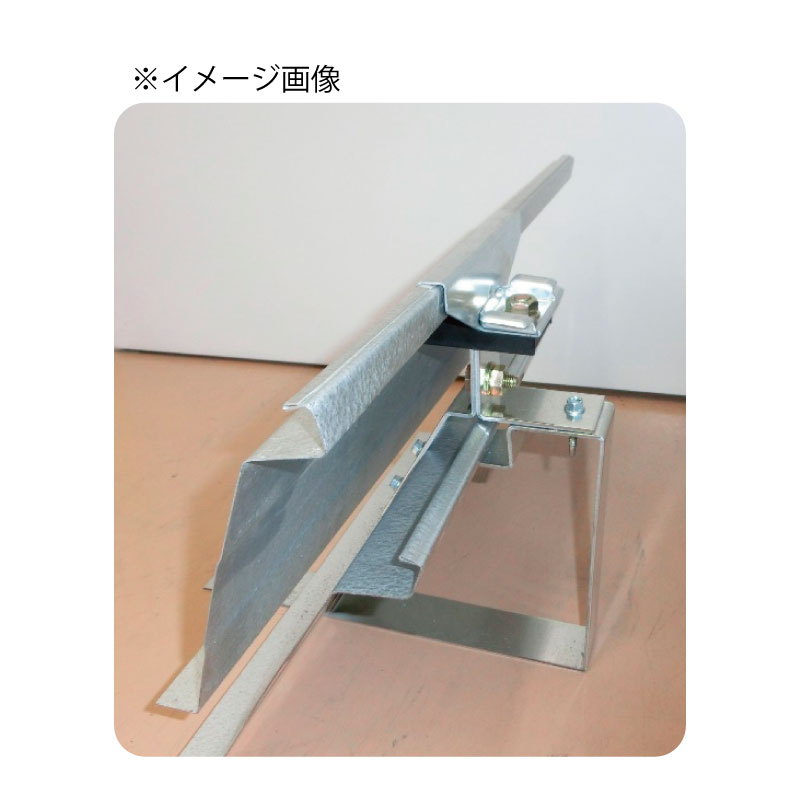

Wパック断熱工法のケラバ（妻）部に取り付ける妻側専用の断熱金具です（段付妻フレームのみに取付可）。
特長
妻側専用断熱金具でスッキリ安定。納まりが良くなります。葺き始め、葺き終わり、どちらも共通金具です。樹脂部品の向きを変えるだけで、吊子の向きを逆にできます。金具全体は共通ですので右用、左用を施工時に選別する必要がありません。

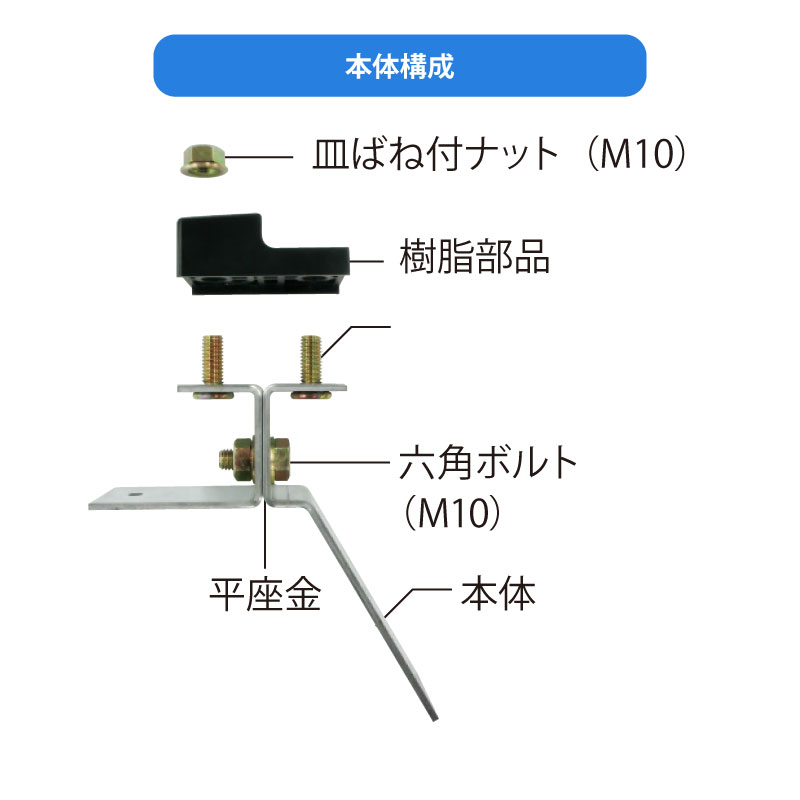

本体材質
亜鉛めっき鋼板（板厚は下記コード表参照）
吊子材質
亜鉛めっき鋼板（板厚は下記コード表参照）
ボルト・ナット
クロメートめっき
推奨ドリル
ビスΦ6×25～35
対応ソケットサイズ
対辺17㎜用
コード表
| 上葺材 | セット吊子タイプ | 板厚 （t） |
コード | 吊子板厚 | 重量 （㎏） |
入数 |
|---|---|---|---|---|---|---|
| 角ハゼ V1・V2用 | A吊子J150 | 3.2 | 190570BP | 1.2 | 0.7 | 20 |
| 角ハゼ 500用 | B吊子J150R1 | 3.2 | 180760DT | 1.2 | 0.7 | 20 |
| スーパーB吊子セット付 | 3.2 | 180770 | 1.2 | 0.7 | 20 | |
| スーパーC吊子セット付 | 3.2 | 180780 | 1.0 | 0.7 | 20 |
※重量は吊子・ナットを含みます。
施工方法
準備中
製品図面
角ハゼV1・V2用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| A吊子 J150 |
|
|
|
角ハゼ500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| B吊子J150 R1セット付 |
|
|
|
| スーパーB吊子 セット付 |
|
|
|
| スーパーC吊子 セット付 |
|
|
|

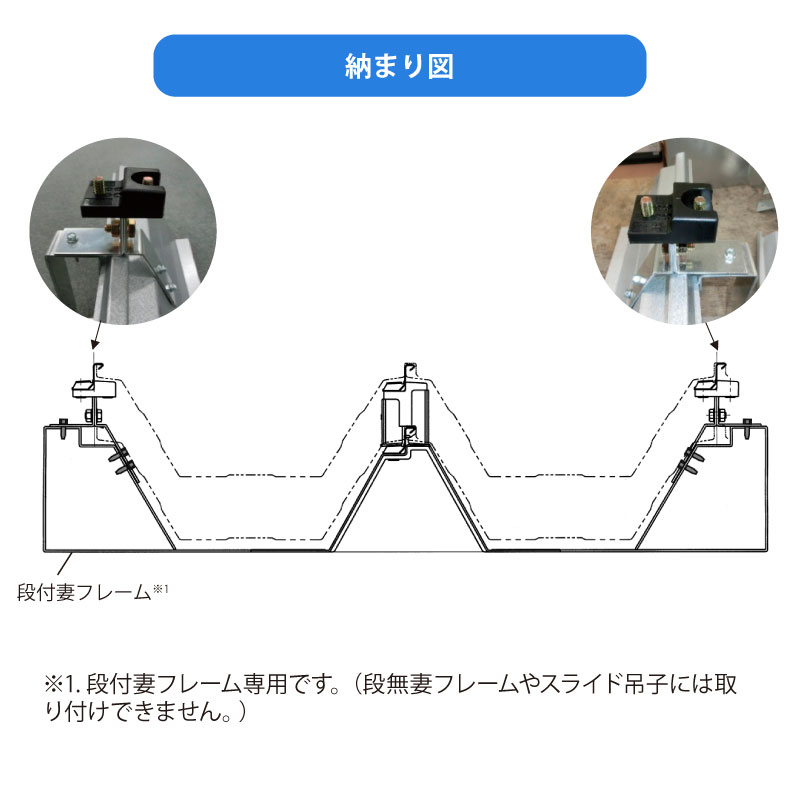

納め図
準備中
試験データ
お問い合わせください
