製品詳細

ハゼ嵌合式G6屋根直付ソーラー金具

製品仕様

嵌合式屋根（G6）用の太陽光パネル取付金具です。

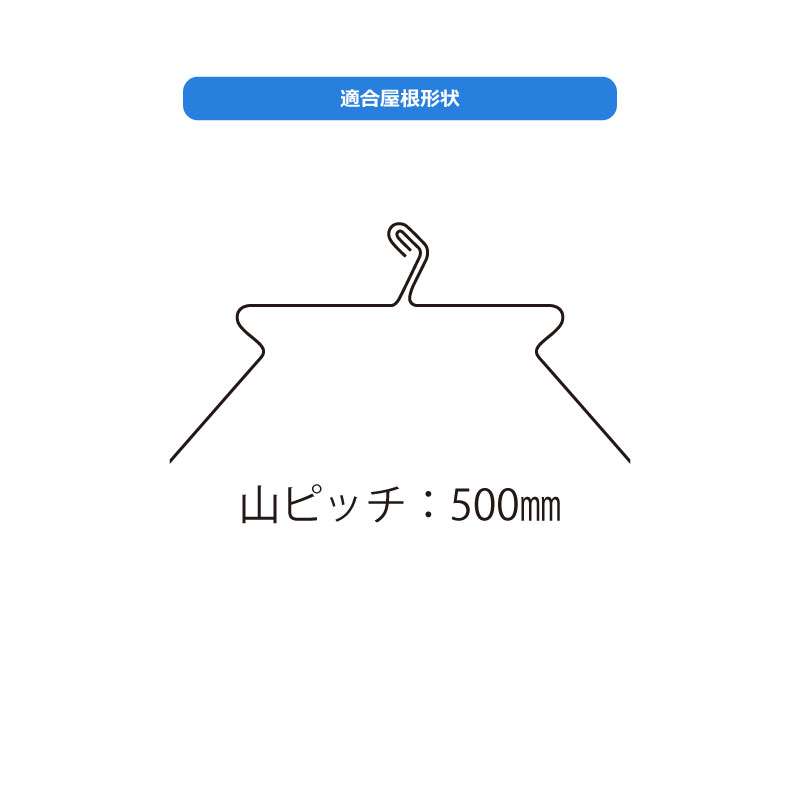

この製品が使用できる屋根タイプ

屋根に穴をあけずに設置ができるから雨漏りリスクの軽減につながります。屋根にパネルを直接固定する直付工法で軽量化と低コスト化、工期短縮が可能です。

パネル取付部断面タイプ	パネル高さ	金具取付場所	製品コード	重量（kg）	本体入数
NF	30㎜（H30）	中間部	SD2AB25L2	0.63	40
	30㎜（H30）	端部	SD2AB25L3	0.63	40
	32㎜（H32）	中間部	SD2AB25J2	0.63	40
	32㎜（H32）	端部	SD2AB25J3	0.63	40
	34～37㎜(H37）	中間部	SD2AB25E2	0.63	40
	34～37㎜(H37）	端部	SD2AB2513	0.63	40
	39～42㎜(H40）	中間部	SD2AB25E2	0.63	40
	39～42㎜(H40）	端部	SD2AB2523	0.63	40
	44.5～47.5㎜(H47）	中間部	SD2AB25F2	0.63	40
	44.5～47.5㎜(H47）	端部	コード設定中	0.63	40

製品コード欄の表記【0】＝数字のゼロ、【O】＝アルファベットのオー

屋根タイプ	モジュール取付部断面タイプ	モジュール高さ	タイプ	金具取付場所	重量（kg）	簡易図面	施工要領書	設置可能範囲	全工法共通事項
ハゼ嵌合式G6	NF	H30~H47共通	-	中間部	0.63
ハゼ嵌合式G6	NF	H30~H47共通	-	端部	0.63

ファイルの閲覧には会員ログインが必要です。
