角ハゼ式折板屋根 直付ソーラー金具

製品仕様

用途

「角ハゼ式折板屋根」のハゼ（接合部）を挟み、屋根に穴を開けずに太陽光パネルを設置するための専用の取付金具です。

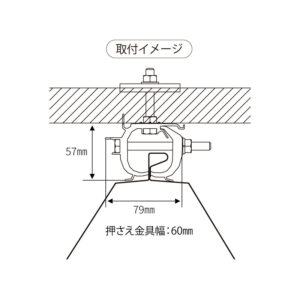

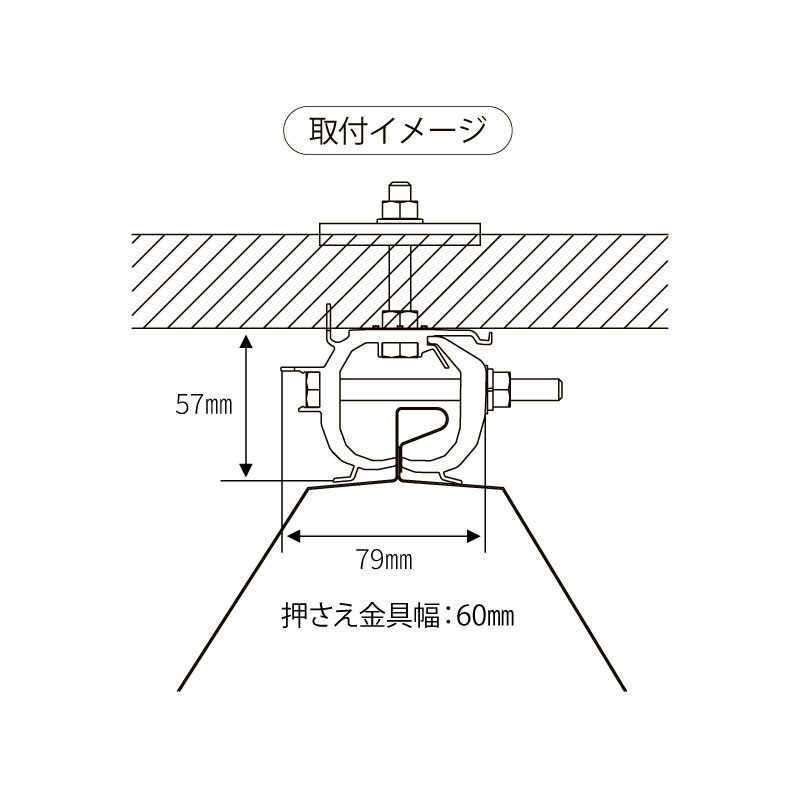

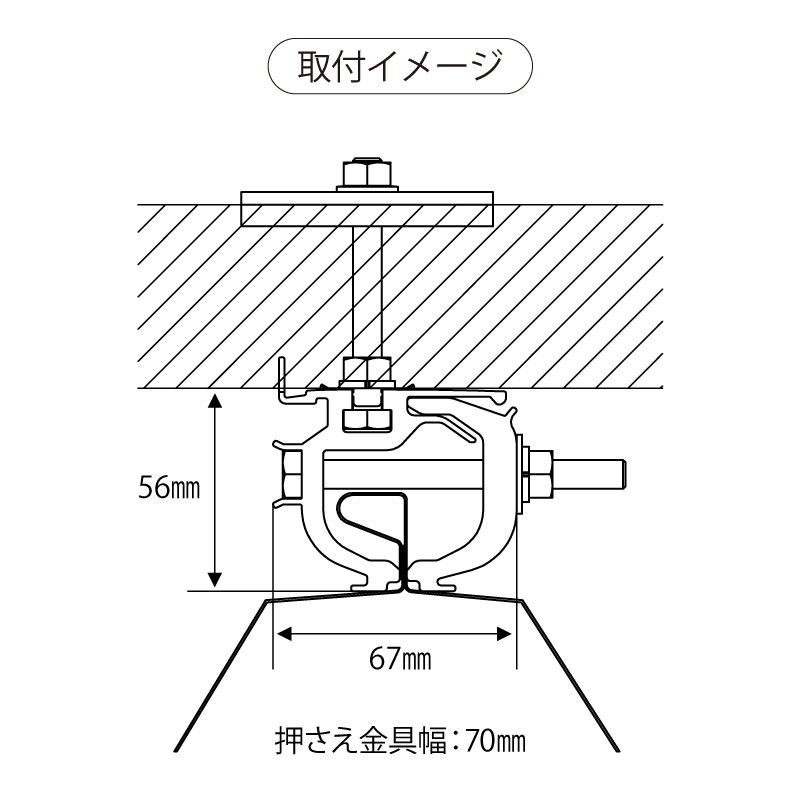

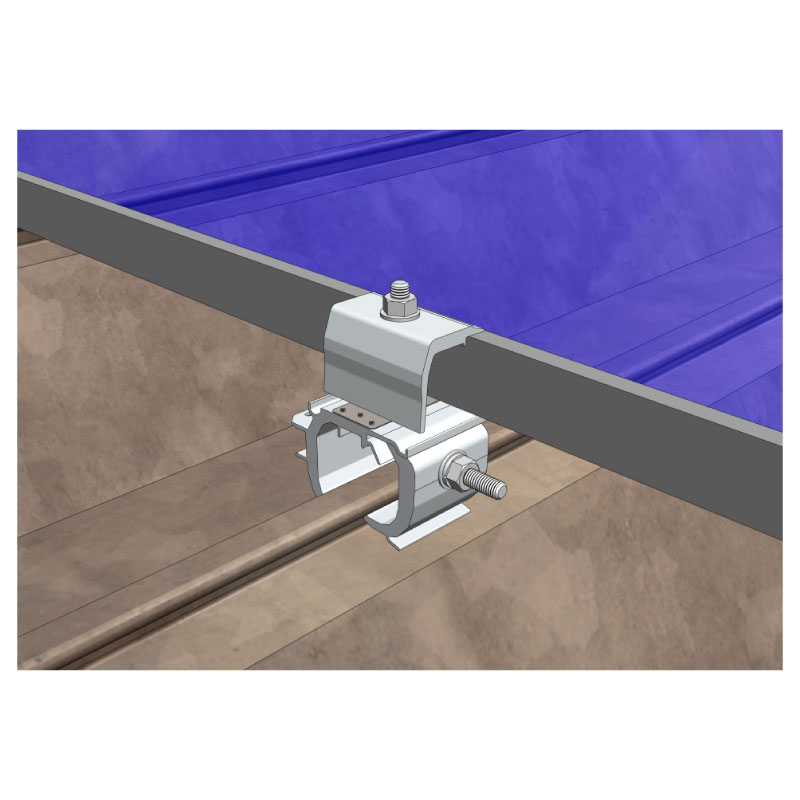

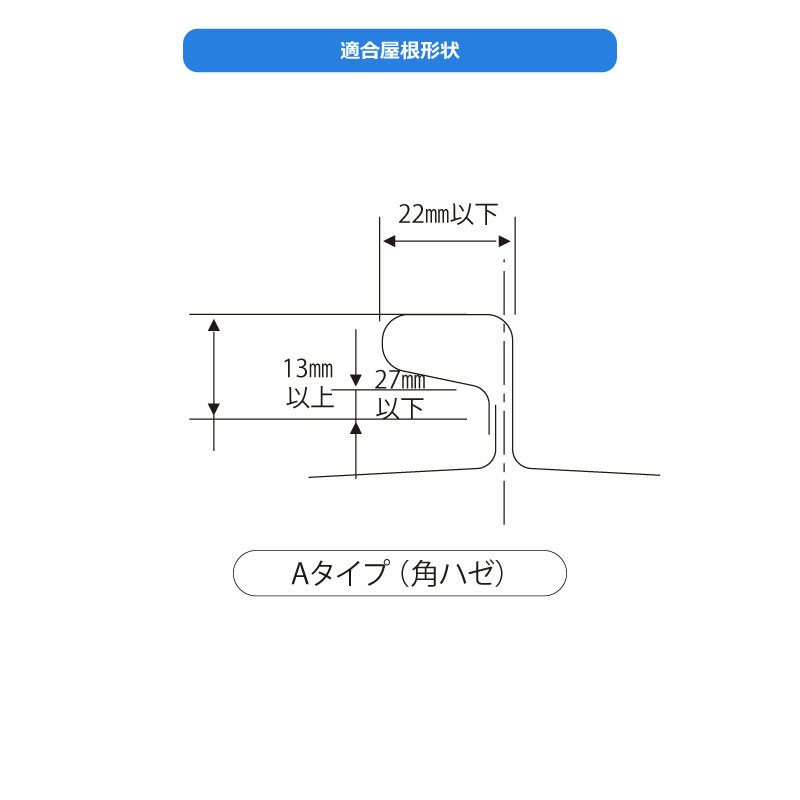

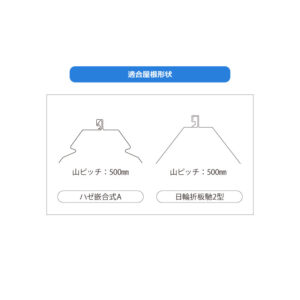

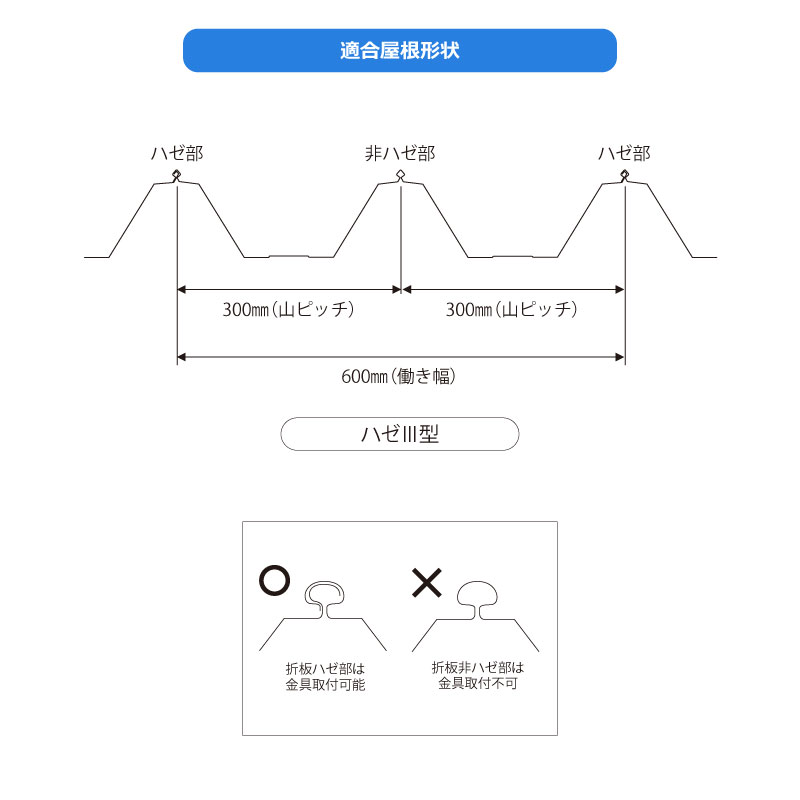

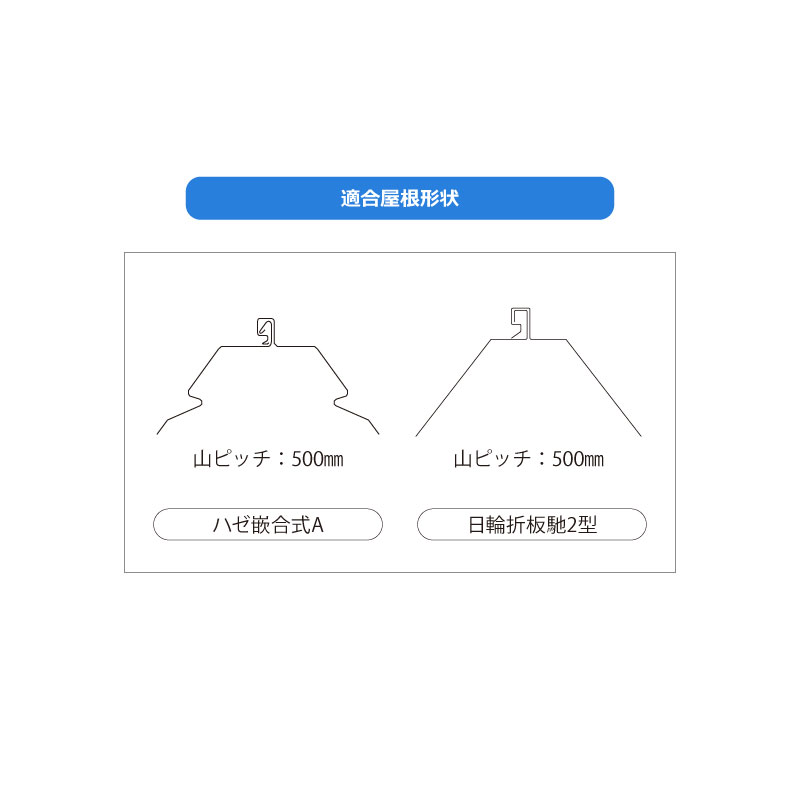

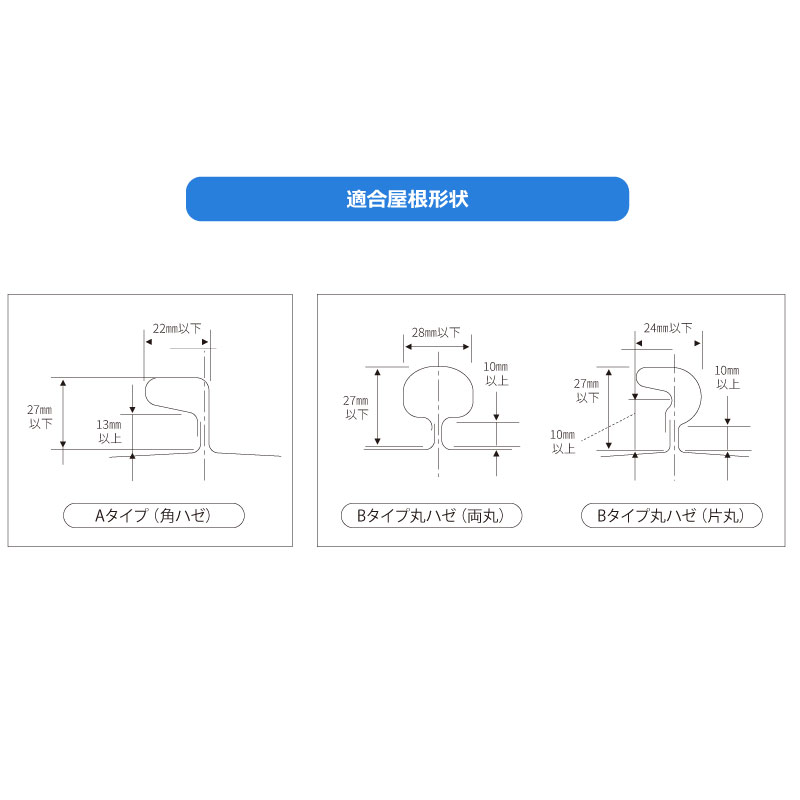

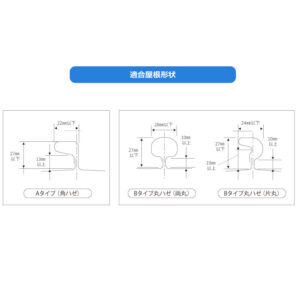

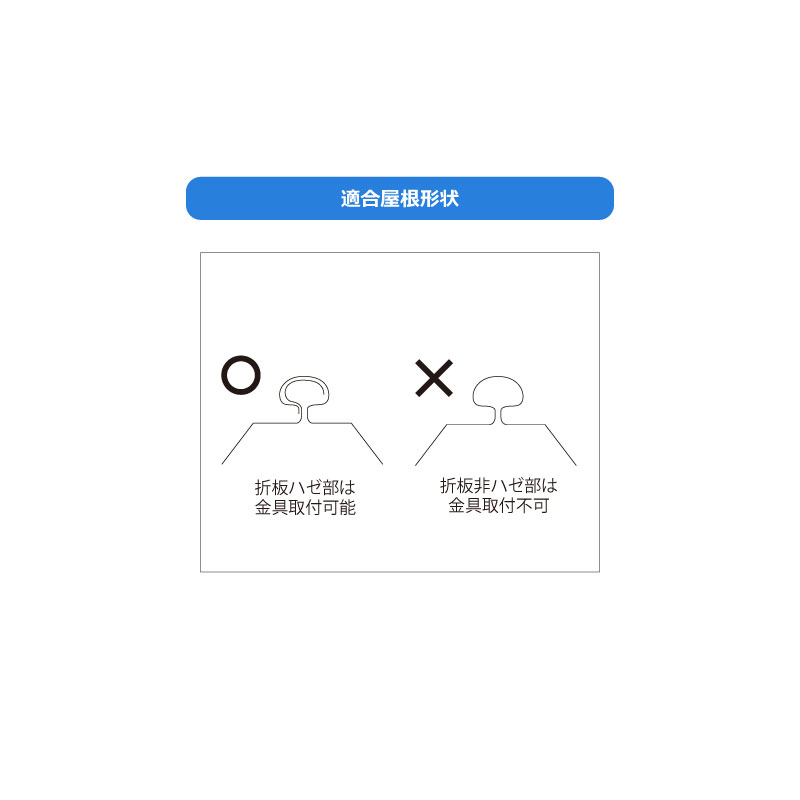

この製品が使用できる屋根タイプ

特長

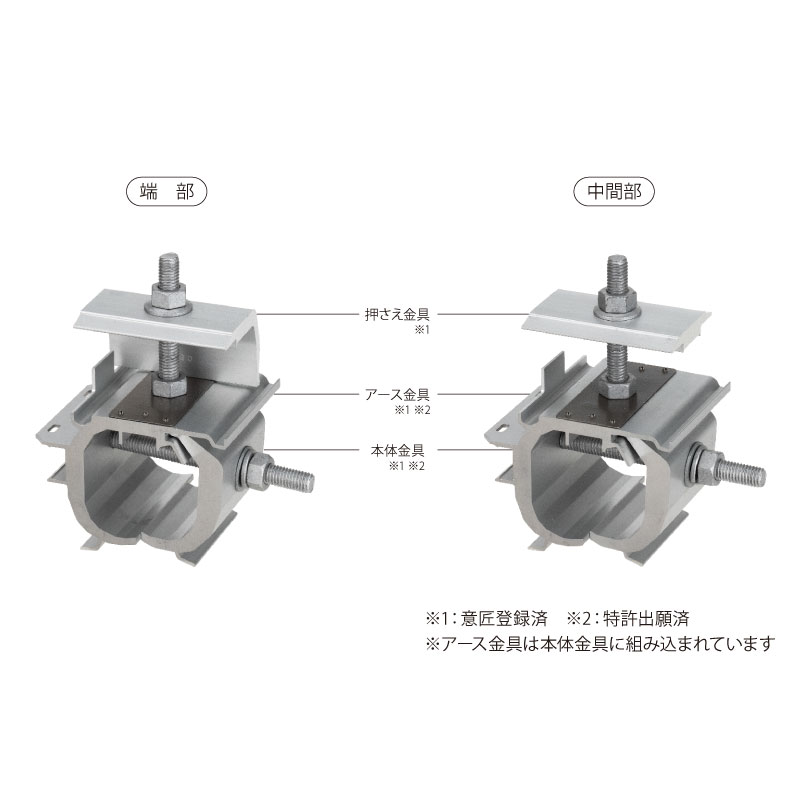

  • アース金具を標準装備しているので取り付け忘れを防止します。
  • 配線固定用穴を標準装備しています。
  • 角ハゼ丸ハゼ兼用です。

コード表

パネル取付部
断面タイプ		 パネル高さ タイプ 金具取付場所 製品コード 重量（kg） 本体入数
NF 30㎜（H30） アルミ 中間部 SA5WH05R2 0.33 40
端部 SA5WH05Q3 0.36 40
32㎜（H32） アルミ 中間部 SA5WH05R2 0.33 40
端部 SA5WH05J3 0.36 40
34～37㎜(H37） アルミ 中間部 SA5WH05R2 0.33 40
端部 SA5WH0513 0.36 40
39～42㎜(H40） アルミ 中間部 SA5WH05S2 0.33 40
端部 SA5WH0523 0.36 40
44.5～47.5㎜(H47） アルミ 中間部 SA5WH05S2 0.33 40
端部 SA5WH0533 0.36 40

製品コード欄の表記【0】＝数字のゼロ、【O】＝アルファベットのオー

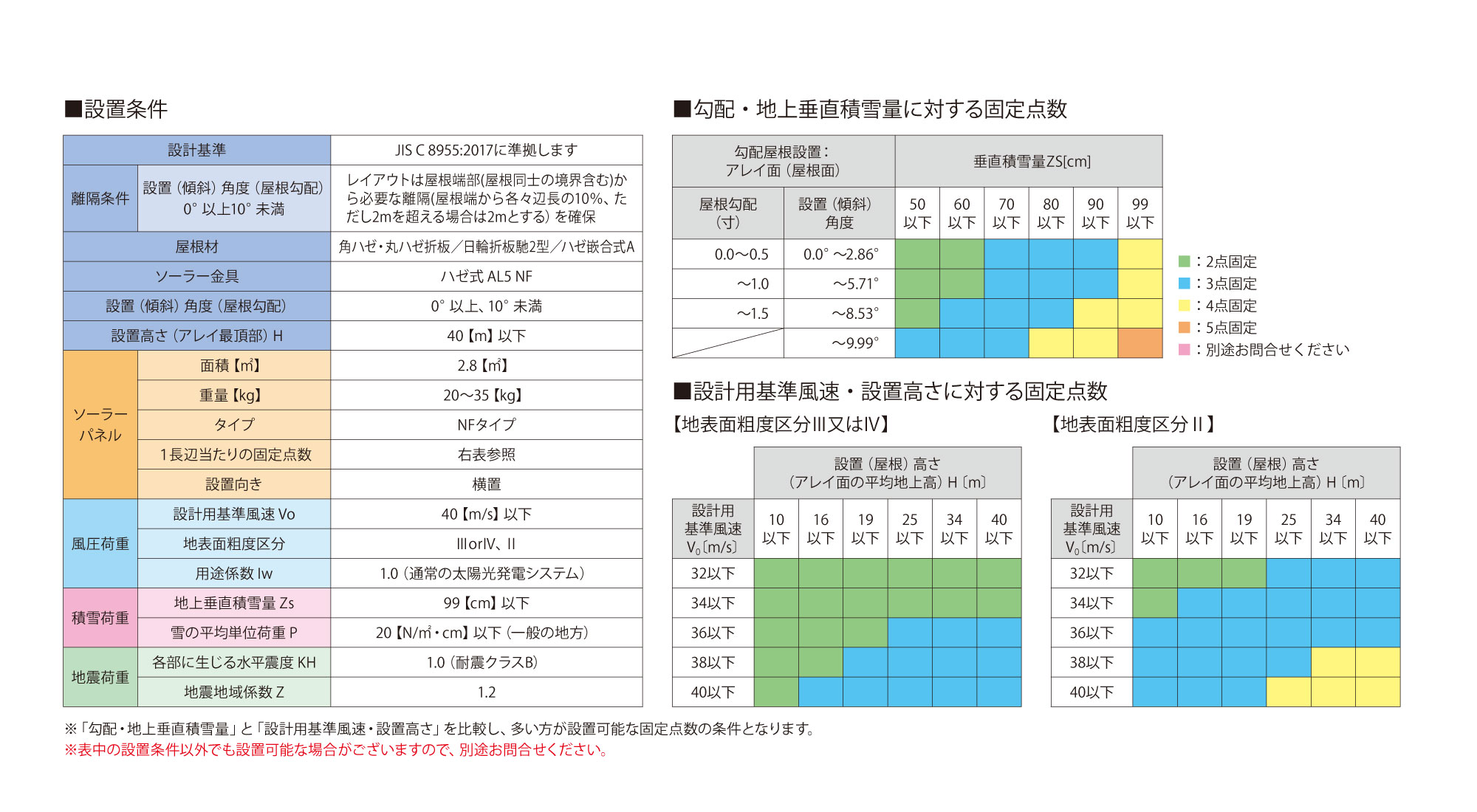

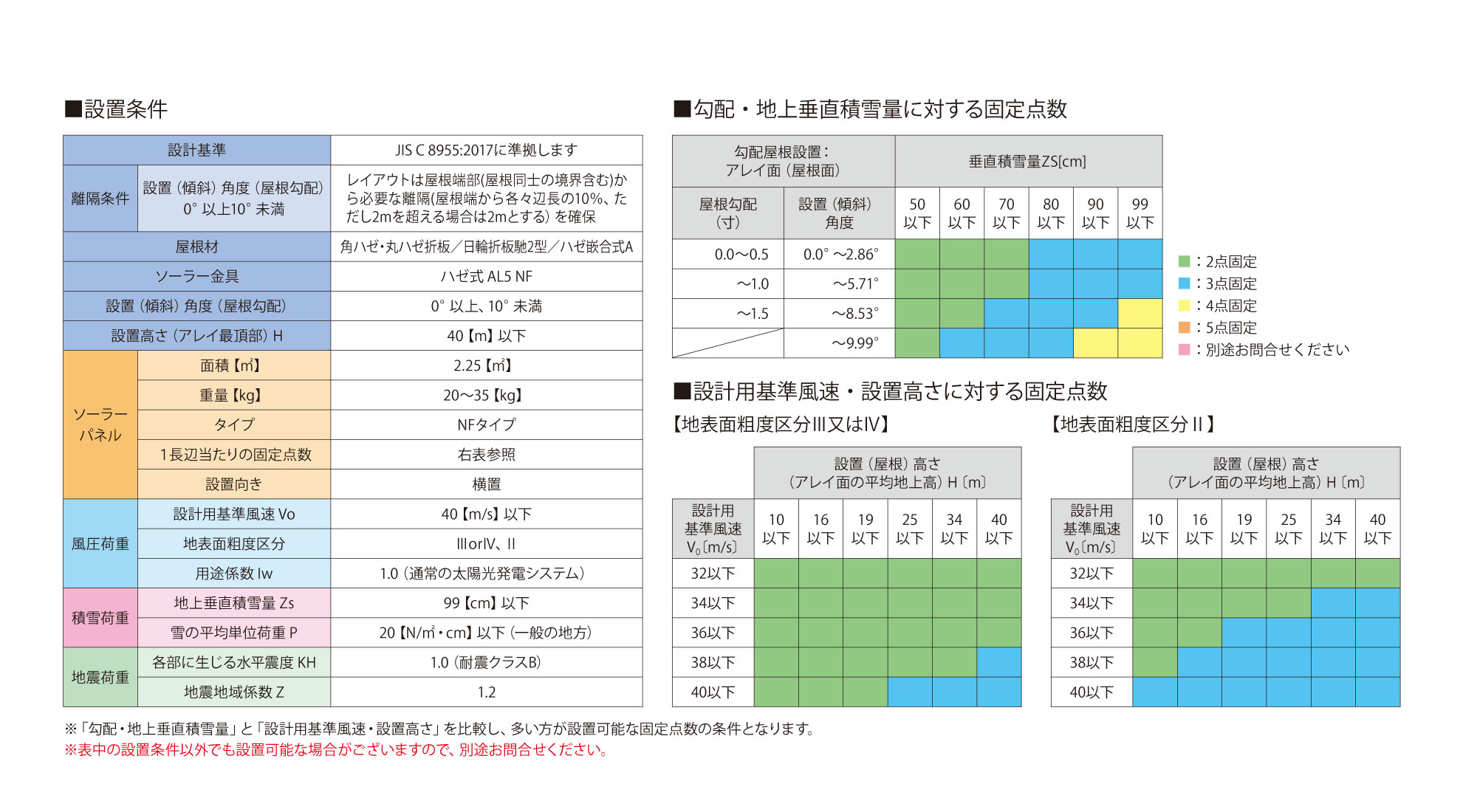

設置条件・固定点数

ソーラーパネルサイズ2.25㎡/台以下

※上記２つの固定点数表を照らし合わせたとき、多い方が設置可能な固定点数の条件になります。

ソーラーパネルサイズ2.8㎡/台以下

●その他設置条件及び施工については、必ず最新の施工要領書をお取り寄せ頂きご確認願います。

製品図面

モジュール取付部断面タイプモジュール高さタイプ金具取付場所重量（kg）簡易図面施工要領書設置可能範囲全工法共通事項
NFH30~H47共通角ハゼ/丸ハゼ中間部0.33PDFPDF
設置可能範囲

全工法共通事項
端部0.36PDF
