製品詳細
角ハゼ333タイプ 面戸
製品仕様
用途

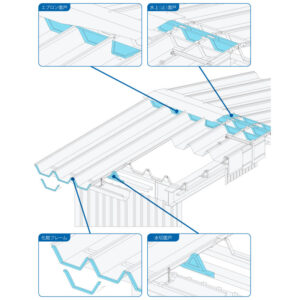

折板屋根を取り付ける際にできる「すき間を塞ぐため」の部材です。面戸を取り付けることにより、このすき間を最小限にすることができ、外部からの雨水の侵入、風やほこりの吹込みを防ぎます。
- この製品が使用できる屋根タイプ
コード表
標準板厚（表中に記載）/加工可能板厚0.35～0.6mm ※原板ガルバリウム鋼板
| 種類 | 製品写真 | コード | タイプ | 入数 | 標準板厚(mm） | 在庫色 |
|---|---|---|---|---|---|---|

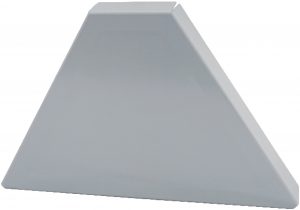

| 軒先面戸 |  |
781*** | ― | 50 | 0.6 | お問い合わせください |

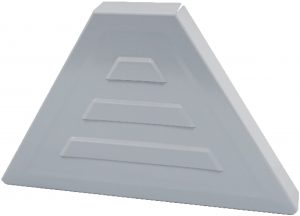

| 換気面戸 |  |
782*** | ― | 50 | 0.6 | お問い合わせください |

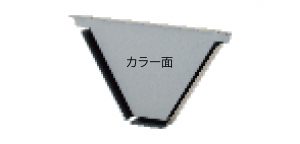

| 水上面戸 |  |
784*** | ― | 50 | 0.5 | お問い合わせください |

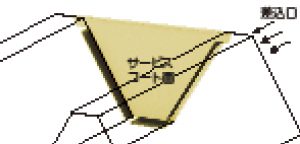

| 水止面戸 （逆成形品） |
 |
784***U | ― | 50 | 0.5 | お問い合わせください |

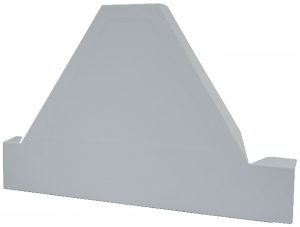

| 水切面戸 |  |
785*** | 垂れ60㎜ | 50 | 0.6 | お問い合わせください |
| 78Y*** | 垂れ100㎜ | 50 | 0.6 | お問い合わせください | ||

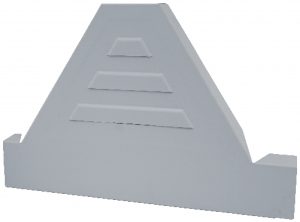

| 水切換気面戸 |  |
786*** | 垂れ60㎜ | 50 | 0.6 | お問い合わせください |
| 78Z*** | 垂れ100㎜ | 50 | 0.6 | お問い合わせください | ||

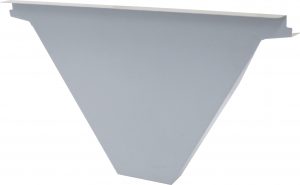

| エプロン面戸 |  |
787*** | ― | 50 | 0.5 | お問い合わせください |

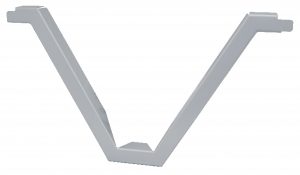

| 化粧フレーム |  |
788*** | ― | 50 | 0.5 | お問い合わせください |
施工方法
準備中
製品図面
軒先面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| － |
|
|
|
換気面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| － |
|
|
|
水上面戸・水止面戸（逆成形品）
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
水切面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 垂れ60mm |
|
|
|
| 垂れ100mm |
|
|
|
水切 換気面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 垂れ60mm |
|
|
|
| 垂れ100mm |
|
|
|
エプロン面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
化粧フレーム
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
