製品詳細

角ハゼ500タイプ　タイトフレーム

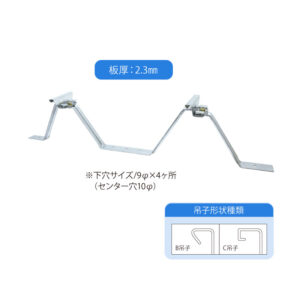

1_kakuhaze500_t2.3

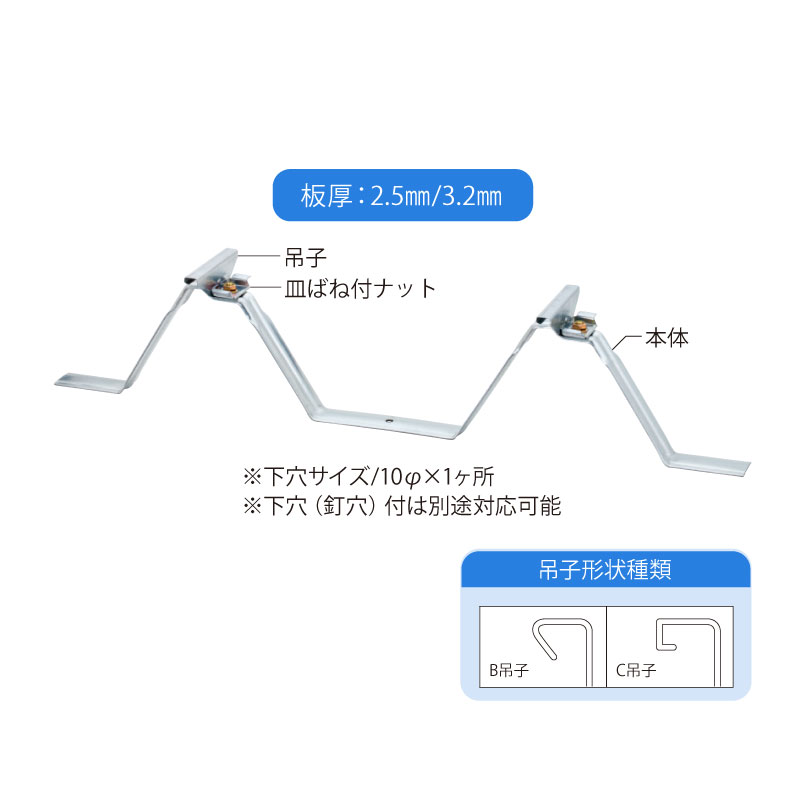

2_kakuhaze500_t2.5

製品仕様

本体材質

亜鉛めっき鋼板（板厚は下記コード表参照）

吊子材質

亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）

ボルト・ナット

鉄（クロメート）M10

この製品が使用できる屋根タイプ

角ハゼ500

コード表

セット吊子タイプ	本体材質	本体板厚（t）	吊子材質	コード	吊子板厚	重量（㎏）	入数
B吊子J150R1	亜鉛めっき鋼板	2.3	亜鉛めっき鋼板	180154-10DT	1.2	1.4	20
		2.3	ステンレス	–	1.2	―	20
		2.5	亜鉛めっき鋼板	180001SDT	1.2	1.6	20
		2.5	ステンレス	-	1.2	―	20
		3.2	亜鉛めっき鋼板	180153-10DT	1.2	1.9	20
		3.2	ステンレス	-	1.2	―	20
スーパーB吊子セット付	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180029SPB	1.2	1.6	20
		2.5	ステンレス	180129SPB	1.2	1.6	20
		3.2	亜鉛めっき鋼板	180229SPB	1.2	1.9	20
		3.2	ステンレス	–	1.2	―	20
スーパーC吊子セット付	亜鉛めっき鋼板	2.3	亜鉛めっき鋼板	180060SP1HK-1	1.0	1.4	20
		2.3	ステンレス	–	1.0	―	20
		2.5	亜鉛めっき鋼板	180060SP1B	1.0	1.6	20
		2.5	ステンレス	180130SP	1.0	1.6	20
		3.2	亜鉛めっき鋼板	180260SP1B	1.0	1.9	20
		3.2	ステンレス	–	1.0	―	20

※重量（kg）は吊子・ナットを含みます。

施工方法

準備中

製品図面

B吊子J150R1

	PDF	DXF	3D（ダウンロードできません）
亜鉛めっき鋼板 t2.3
亜鉛めっき鋼板 t2.5/t3.2

スーパーB吊子セット付

	PDF	DXF	3D（ダウンロードできません）
亜鉛めっき鋼板 t2.5/t3.2

スーパーC吊子セット付

	PDF	DXF	3D（ダウンロードできません）
亜鉛めっき鋼板 t2.3
亜鉛めっき鋼板 t2.5/3.2

ファイルの閲覧には会員ログインが必要です。

納め図

準備中

試験データ

B吊子J150R1/スーパーB吊子はお問い合わせください

スーパーC吊子

	PDF
亜鉛めっき鋼板t2.3 亜鉛めっき鋼板吊	お問い合わせください
亜鉛めっき鋼板t2.5 亜鉛めっき鋼板吊子
亜鉛めっき鋼板t3.2 亜鉛めっき鋼板吊子
