製品詳細
550タイプ 面戸
製品仕様
用途

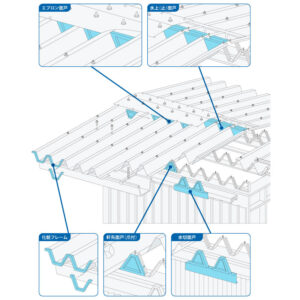

折板屋根を取り付ける際にできる「すき間を塞ぐため」の部材です。面戸を取り付けることにより、このすき間を最小限にすることができ、外部からの雨水の侵入、風やほこりの吹込みを防ぎます。
- この製品が使用できる屋根タイプ
コード表
標準板厚0.4mm/加工可能板厚0.35～0.5mm ※原板ガルバリウム鋼板
| 種類 | 製品写真 | コード | タイプ | 入数 | 在庫色（艶あり） | 在庫色（艶なし） |
|---|---|---|---|---|---|---|

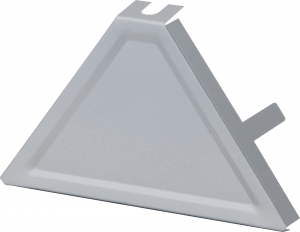

| 軒先面戸 |  |
051***A | 爪付 | 100 | 受注生産 | 受注生産 |

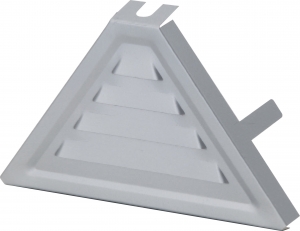

| 換気面戸 |  |
052***A | 爪付 | 100 | 受注生産 | 受注生産 |
| 水上面戸 |  |
054***A | ー | 100 | 受注生産 | 受注生産 |
| 水止面戸 （逆成形品） |
 |
053***A | ー | 100 | 受注生産 | 受注生産 |
| 水切面戸 |  |
055***A | 垂れ50㎜ | 50 | 受注生産 | 受注生産 |
| 水切 換気面戸 |  |
056***A | 垂れ50㎜ | 50 | 受注生産 | 受注生産 |
| エプロン面戸 |  |
057***A | ー | 100 | 受注生産 | 受注生産 |
| 化粧フレーム |  |
058***A | ー | 100 | 受注生産 | 受注生産 |
製品図面
軒先面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 爪付 |
|
|
|
換気面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 爪付 |
|
|
|
水上面戸・水止面戸（逆成形品）
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
水切面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 垂れ 50mm |
|
|
|
水切 換気面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 垂れ 50mm |
|
|
|
エプロン面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
化粧フレーム
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
