製品詳細
角ハゼV-2タイプ 面戸 H160
製品仕様
用途

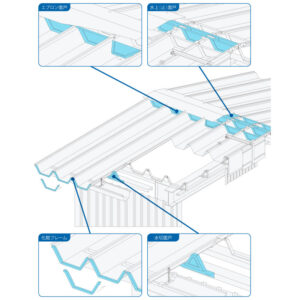

折板屋根を取り付ける際にできる「すき間を塞ぐため」の部材です。面戸を取り付けることにより、このすき間を最小限にすることができ、外部からの雨水の侵入、風やほこりの吹込みを防ぎます。
- この製品が使用できる屋根タイプ
コード表
※標準板厚0.5mm/加工可能板厚0.35~0.6mm ※原板ガルバリウム鋼板
| 種類 | 製品写真 | コード | タイプ | 入数 | 在庫色（艶あり） | 在庫色（艶なし） |
|---|---|---|---|---|---|---|
| 軒先面戸 |  |
741*** | ― | 50 | ガルバ生地 | 受注生産 |
| 換気面戸 |  |
742*** | ― | 50 | 受注生産 | 受注生産 |
| 水上面戸 |  |
204***B | H170と共通 | 30 | ガルバ生地 | グレー シルバー |
| 水止面戸（逆成形品） |  |
204***BU | H170と共通 | 30 | 受注生産 | 受注生産 |
| 軒先見切面戸 |  |
74Y***B | 垂れ100㎜ | 40 | ガルバ生地 ホワイト グレー クリーム シルバー |
シルバー グレー アイボリー |
| 軒先見切換気面戸 |  |
74Z***B | 垂れ100㎜ | 30 | 受注生産 | 受注生産 |
| 耐風面戸 |  |
749*** | ― | 20 | 受注生産 | 受注生産 |
| エプロン面戸 |  |
747*** | ― | 50 | ガルバ生地 シルバー グレー |
グレー アイボリー シルバー |
| 化粧フレーム |  |
748***B | ― | 50 | 受注生産 | 受注生産 |
施工方法
準備中
製品図面
水上面戸・水止面戸（逆成型品）
角ハゼV2 H170ページでご確認ください
軒先面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| － |
|
|
|
換気面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| － |
|
|
|
軒先見切面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 垂れ100mm |
|
|
|
軒先見切換気面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| 垂れ100mm |
|
|
|
耐風面戸
| 図面 | |
|---|---|
| ― | お問い合わせください |
エプロン面戸
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
化粧フレーム
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
