嵌合式屋根／ハゼ嵌合式屋根用 直付工法
各種嵌合式（BL500、G6、G7、BL600、スーパールーフ66、ハゼ嵌合式A）用ソーラーパネル取付金具です。このページでは製品の設置条件や金具の概要をご紹介しています。さらに施工手順や設置条件に関する詳細資料「施工要領書」データや、製品の寸法がわかる図面PDFデータをダウンロードできます。（※データの解凍にはパスワードが必要です）

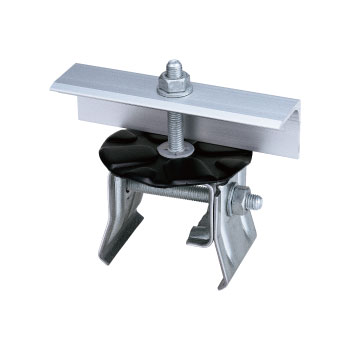

製品イメージ

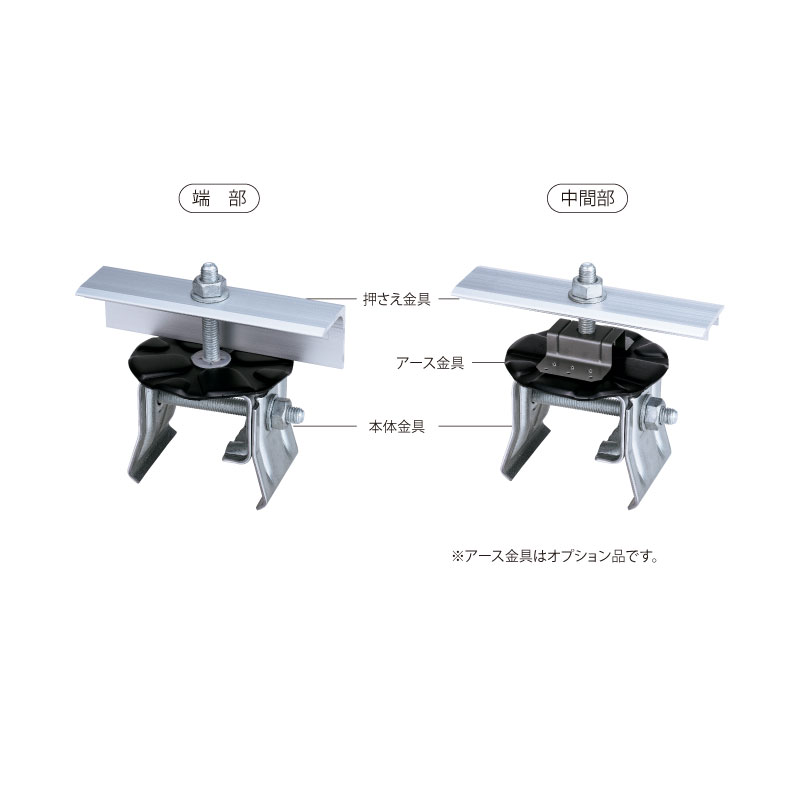

嵌合式BL500タイプ

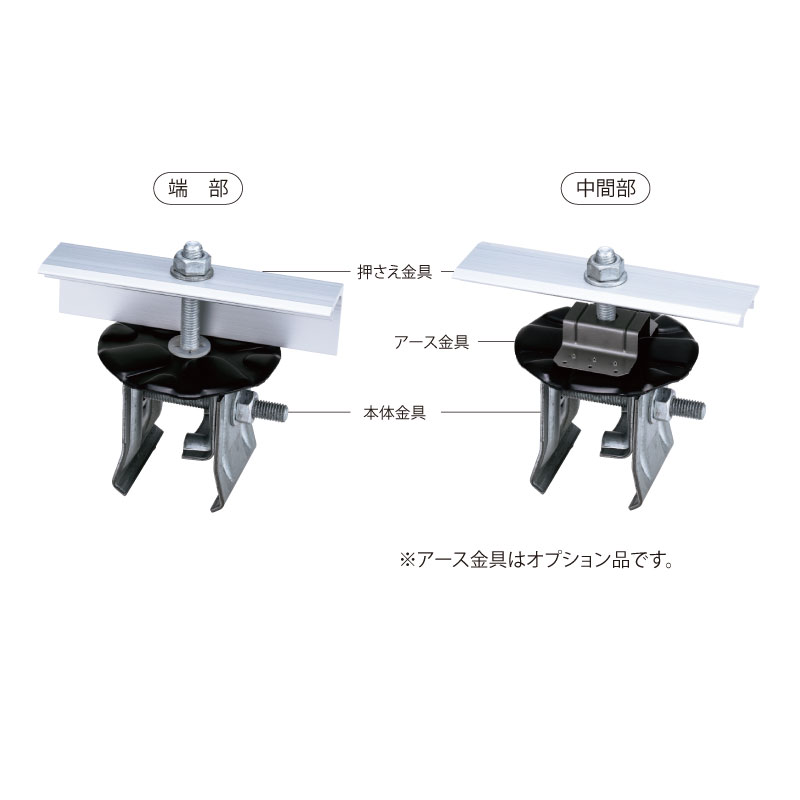

嵌合式BL600タイプ
ハゼ嵌合式Aタイプ

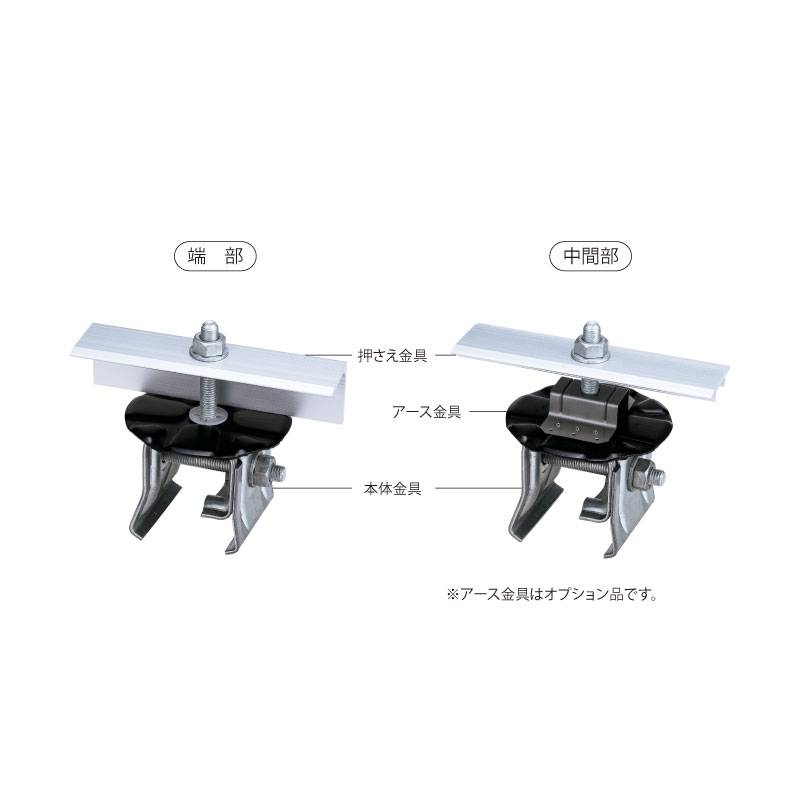

嵌合式スーパールーフ66タイプ

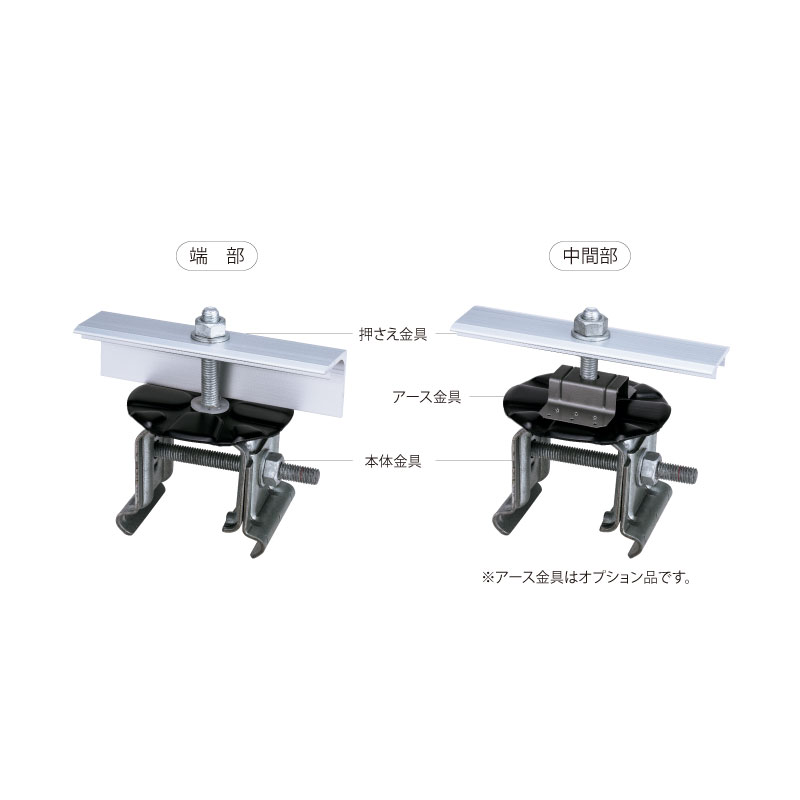

ハゼ嵌合式G6タイプ

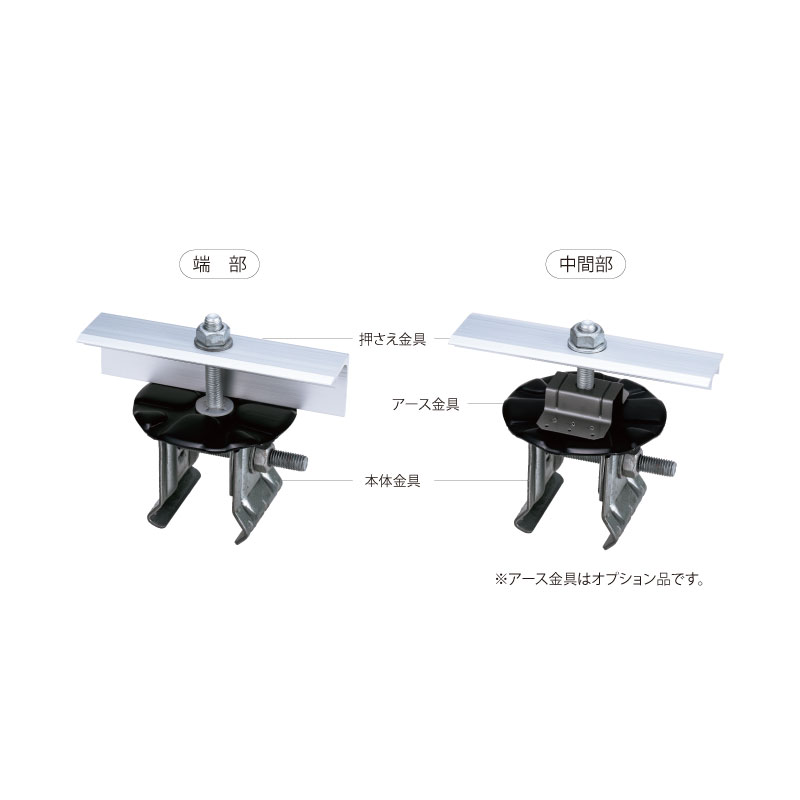

嵌合式G7タイプ
技術情報
リンクをクリックするとzipデータをダウンロードできます。ダウンロードしたデータの解凍にはパスワードが必要です。パスワードのお申込みは【お問い合わせフォーム】から
| 屋根タイプ | モジュール取付部断面タイプ | モジュール高さ | タイプ | 金具取付場所 | 重量（kg） |  ※要パスワード |  ※要パスワード |
|---|---|---|---|---|---|---|---|
| 嵌合式BL500 | NF | H30~H47共通 | 中間部 | 0.59 | 12K1017-7 | ES1904-Y00-5_NF | |
| 端部 | 0.59 | 12K1019-7 | |||||
| ハゼ嵌合式G6 | NF | H30~H47共通 | 中間部 | 0.63 | 14S0003-4 | Y0005-6_NF | |
| 端部 | 0.63 | 14S0005-4 | |||||
| 嵌合式G7 | NF | H30~H47共通 | 中間部 | 0.56 | 14S0013-4 | Y0005-6_NF | |
| 端部 | 0.56 | 14S0015-4 | |||||
| 嵌合式BL600 | NF | H30~H47共通 | 中間部 | 0.59 | 12K1025-7 | Y0005-6_NF | |
| 端部 | 0.59 | 12K1027-7 | |||||
| スーパールーフ66 | NF | H30~H47共通 | 中間部 | 0.59 | 12K1001-8 | Y0005-6_NF | |
| 端部 | 0.59 | 12K1003-8 | |||||
| ハゼ嵌合式A | NF | H30~H47共通 | 中間部 | 0.54 | 12K1009-7 | Y0005-6_NF | |
| 端部 | 0.54 | 12K1011-7 |
※製品改良等により、仕様は予告なく変更する場合があります。
