製品詳細
設備架台取付金具

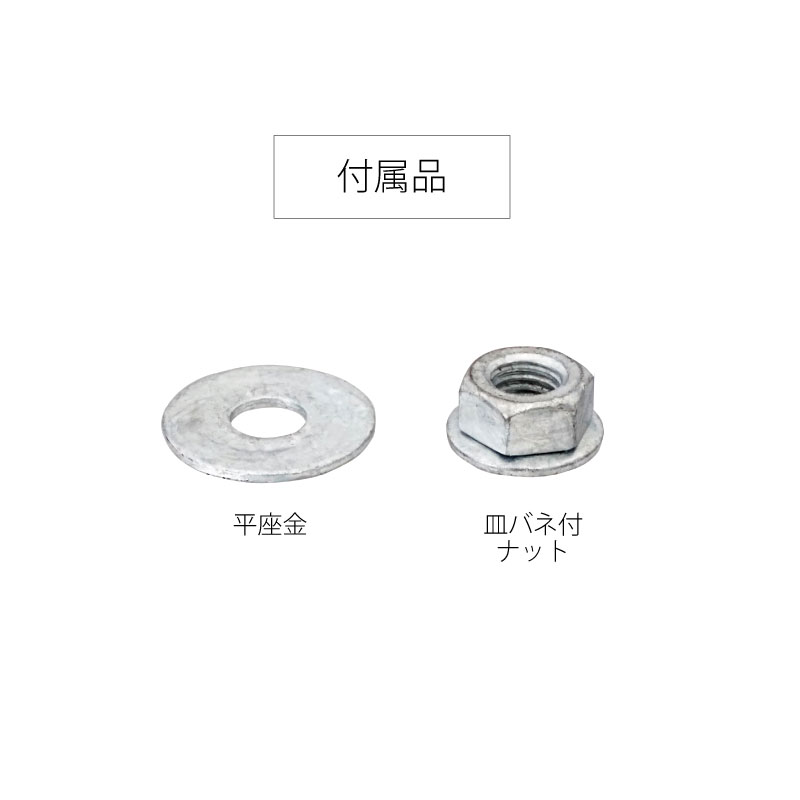

製品仕様
用途
折板・立平・瓦棒葺屋根に架台を取り付ける際の受け金具として使用します。
締付トルクの目安
・角ハゼ・丸ハゼ用：35N･m
・嵌合式BL500用：33N･m
・ハゼ嵌合式A用：33N･m
・立平葺A用：33N･m
・三晃式瓦棒葺用：23N･m
コード表
| 適合屋根 | 本体材質 | コード | 重量(kg) | 入数 |
|---|---|---|---|---|

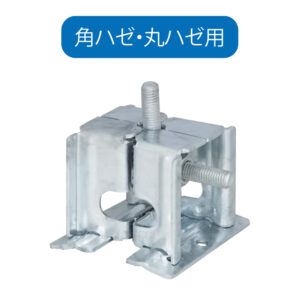

| 角ハゼ用 | 溶融亜鉛めっき | SA1DC00E0-3EC | 0.6 | 40 |
| 丸ハゼ用 | 溶融亜鉛めっき | SA2DC00E0-3EC | 0.6 | 40 |

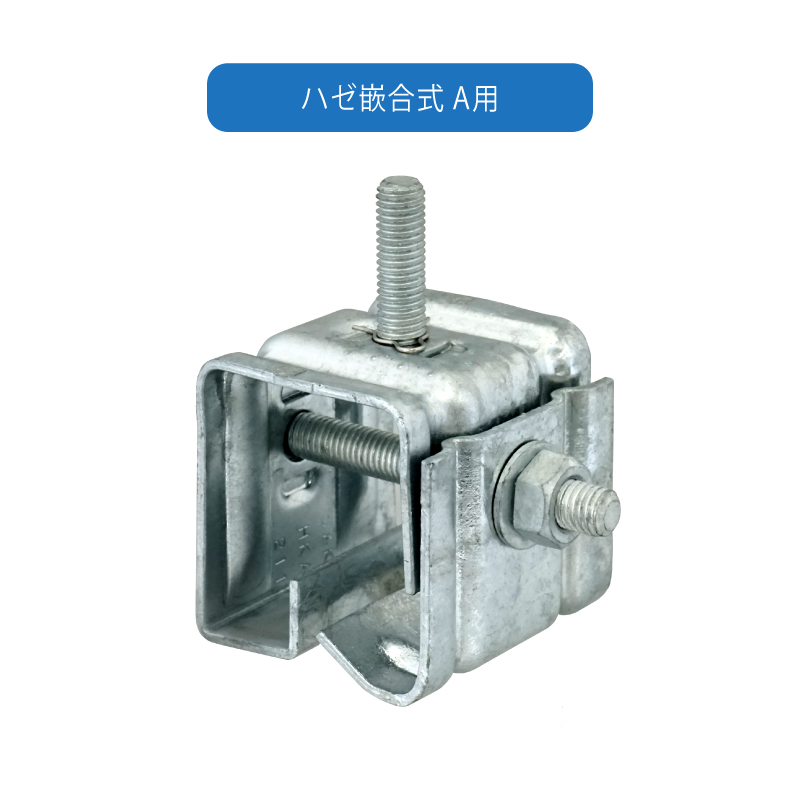

| ハゼ嵌合式A用 | 溶融亜鉛めっき | SD1DC00E0-3EC | 0.5 | 40 |

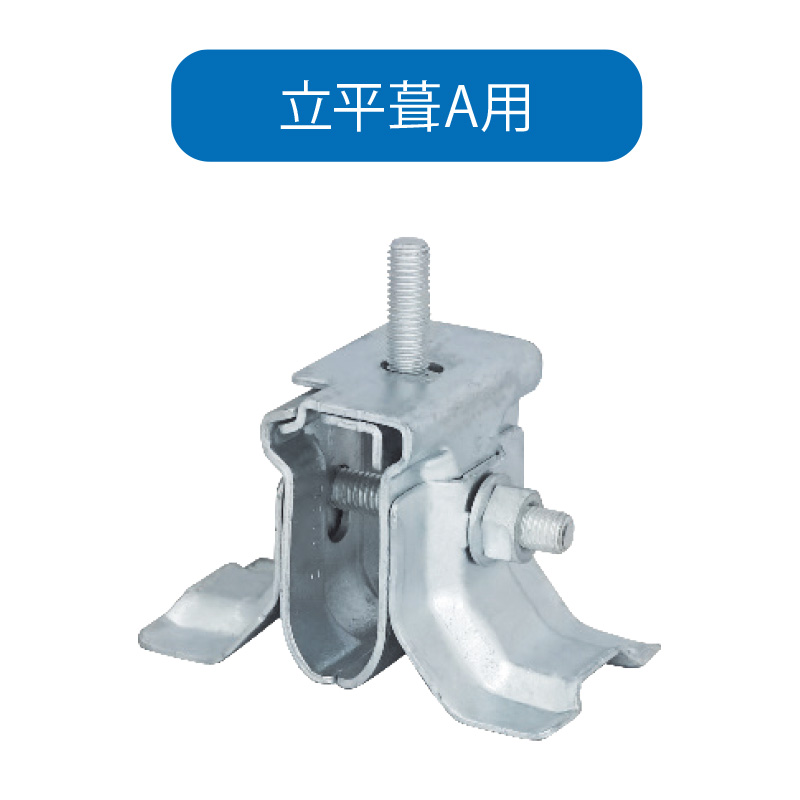

| 立平葺A用 | 溶融亜鉛めっき | SF1DC00E0-AEC | 0.5 | 40 |

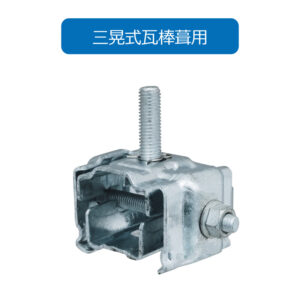

| 三晃式瓦棒葺用 | 溶融亜鉛めっき | SE1DC00E0-AEC | 0.5 | 40 |

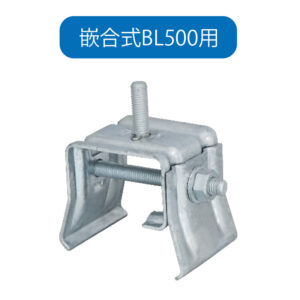

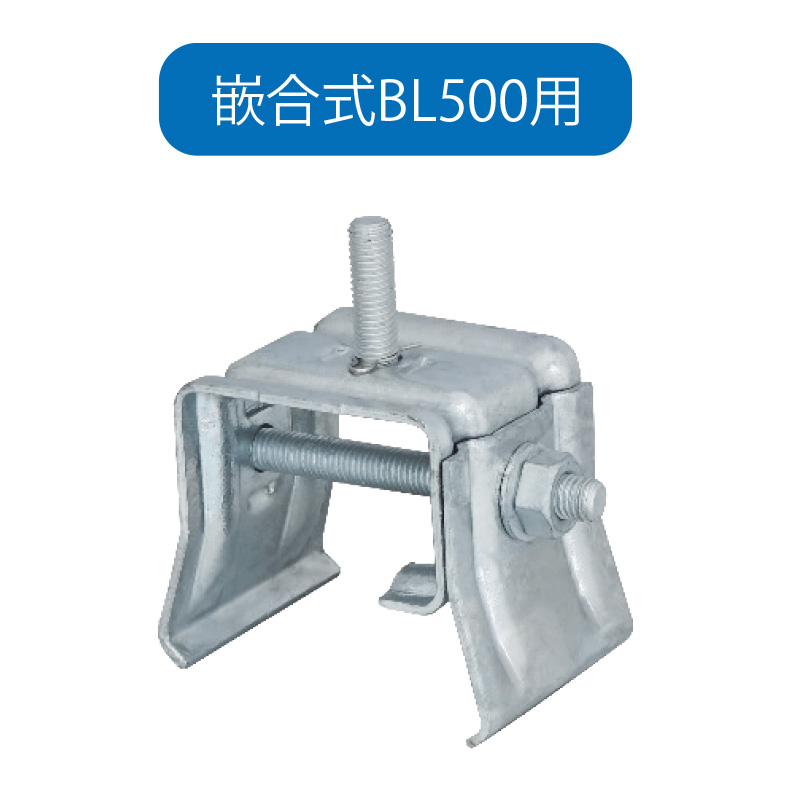

| 嵌合式BL500用 | 溶融亜鉛めっき | SC2DC00E0-7EC | 0.5 | 40 |
| スーパールーフ66用 | 溶融亜鉛めっき | SC1DC00E0-AEC | 0.4 | 40 |
施工方法
製品図面
角ハゼ用
| DXF | 3D（ダウンロードできません） | BIM | ||
|---|---|---|---|---|
| ― |
|
|
|
|
丸ハゼ用
| DXF | 3D（ダウンロードできません） | BIM | ||
|---|---|---|---|---|
| ― |
|
|
|
|
ハゼ嵌合式A用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
立平葺A用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
三晃式瓦棒葺用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
嵌合式BL500用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
スーパールーフ66用
| DXF | 3D（ダウンロードできません） | ||
|---|---|---|---|
| ― |
|
|
|
納め図
試験データ
お問い合わせください
